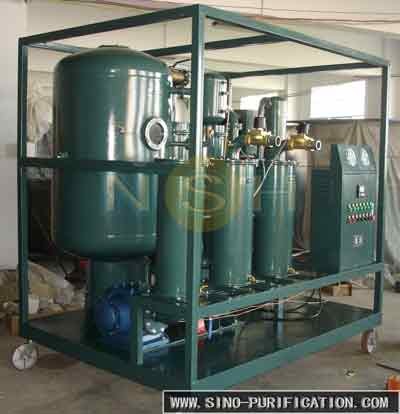

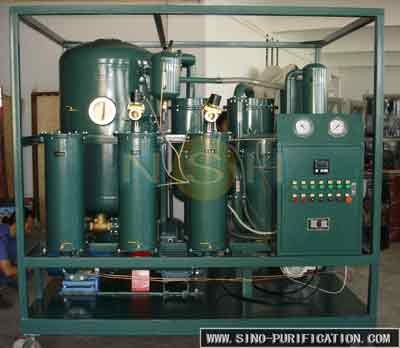

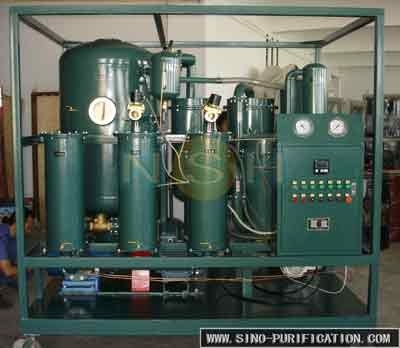

Machine à purifier l'huile de turbine de 12000L/h pour l'huile isolante, type sous vide

Machine à purifier l'huile de turbine de 12000L/h pour l'huile isolante, type sous vide

Application du projet

Le système de filtration sous vide de l'huile de turbine est principalement utilisé pour le traitement de l'huile de turbine de qualité inférieure, en particulier celles fortement émulsifiées, éliminant efficacement et rapidement l'eau, les gaz,et impuretésCe procédé permet d'améliorer les indices de qualité de l'huile pour les aligner sur les nouvelles normes pétrolières, assurant ainsi le fonctionnement sûr et sans heurts des unités de turbines à vapeur.Utilisation de matériaux polymères spéciaux comme supportCette machine intègre des processus de démulsification, de déshydratation et d'élimination des impuretés.et élimination des impuretés en ligneIl constitue un choix exemplaire pour le traitement en ligne de l'huile de turbine, de l'huile de lubrification à faible viscosité et de l'huile hydraulique.

Spécifications après filtration pour le filtre à vide à huile de lubrification:

Contenu en eau après filtration: ≤ 5 ppm
Grade de filtration: NAS6
Précision de filtration: ≤ 1 micron

Définition

Un filtre à huile, également appelé machine à huile propre, joue un rôle central dans le filtrage et la purification de l'huile contaminée, rétablissant ou améliorant ainsi ses propriétés inhérentes.Ces propriétés comprennent la propreté des huiles, la teneur en eau, la teneur en gaz, la valeur acide, la viscosité cinématique, le point d'éclair, le degré d'isolation et la couleur, entre autres.un filtre à huile est une unité de filtration conçue pour éliminer les impuretés solides et l'eau des huiles impures par des procédés tels que la filtration sous pression ou la filtration sous pression par évaporation sous vide.

Les filtres à huile sont principalement utilisés pour améliorer les performances d'isolation des huiles électriques et la pureté des huiles lubrifiantes.Cet appareil peut rajeunir les produits pétroliers dégradés sans avoir besoin d'arrêt de courant.Il élimine efficacement les composants acides, les particules en suspension, les boues, l'eau et autres impuretés de l'huile,améliorer en fin de compte l'isolation et les performances de sécurité des équipementsEn raison de leur fonction d'élimination des acides, les filtres à huile sont souvent utilisés comme équipement de purification supplémentaire en conjonction avec les filtres à huile sous vide.

Caractéristiques

• Haute capacité d'élimination des impuretés: matériau filtrant de haute précision en plusieurs étages, chiffrement étape par étape du filtre pour éliminer les particules fines de l'huile, grande quantité de pollution,élément de filtre magnétique à absorption d'huile pour filtrer le fer contenant des impuretés fines.
• Il est équipé d'un filtre de détection automatique de la pollution.
• • une grande efficacité de dégazage: système de dégazage et de déshydratation utilisant la dernière technologie pratique d'évaporation en trois dimensions.méthode de vaporisation, par méthode de coalescence,
• Séparation sous vide, filtration mécanique et autres avantages en un.
• Contrôle de la formation d'acides: les acides sont formés par l'interaction de l'eau avec les particules métalliques formées dans le système.empêcher la formation d'acide.
• Réduire l'oxydation de l'huile au minimum, maintenir les performances de lubrification des produits pétroliers, améliorer la fiabilité du système.
• chauffage à basse densité: le système adopte une technologie de chauffage en fibre de carbone circulant à basse densité, une conception de pipeline optimisée, pour prévenir le craquage de l'huile,pour assurer un chauffage uniforme et une température d'huile stable.
• Contrôle automatique: la machine adopte un contrôle automatique de la température constante, un contrôle automatique du niveau du liquide, un contrôle automatique du déshumidification,protection automatique contre la pression et autre configuration sophistiquée pour assurer le fonctionnement de l'équipement
• Pas d'injection d'huile, fonctionnement sûr et stable.
• Protection contre le verrouillage: protection contre la surcharge, protection contre l'arrêt de l'alarme de surpression, protection contre la surcharge, protection contre le manque de protection contre l'huile, protection contre l'injection d'huile,protection de la séquence de phase pour assurer un fonctionnement fiable de la machine pendant une longue période.
• Instruction humanisée: conception automatique, température de l'huile, pression, vide, contamination du filtre, état de fonctionnement et autres indicateurs.
• Conception moderne: la machine dispose d'une conception avancée du processus d'huile nette, et la connexion de processus du réservoir hydraulique (station pétrolière) peut correspondre au traitement en ligne ou au traitement hors ligne, à un haut degré d'automatisation,Personne ne peut le réaliser.
• L'appareil est compact, flexible et pratique à déplacer.
• Bonne performance globale: la machine présente les avantages d'un faible bruit, d'un fonctionnement simple, d'un intervalle de maintenance long, d'une faible consommation d'énergie, d'un faible coût d'exploitation et d'une efficacité élevée du filtre à huile.

Les bords

• Système de déshydratation (Degas)

• Le récipient sous vide peut accroître efficacement la zone d'évaporation.Ainsi, la surface d'évaporation du récipient sous vide est trois fois supérieure à celle du récipient sous vide ordinaireCette innovation permet de déshydrater et de dégazer efficacement et efficacement.
• La structure optimale du système de déshydratation (dégazage) augmente la surface de l'huile exposée au système sous vide et prolonge la distance de débit de l'huile dans le système sous vide.Ainsi, il y a suffisamment de temps pour éliminer l'humidité et le gaz de l'huile par vaporisation.

• Système de filtrage

• Les matériaux de filtration à ouvertures variables sont fabriqués à partir de fibres de verre spécialisées, dont la taille et l'ouverture diminuent progressivement au cours des différentes étapes de filtration.Les impuretés de différentes tailles de particules sont filtrées par étapes.La capacité d'élimination des particules et des impuretés est grandement améliorée par cette méthode.
• Le système de filtrage a une finesse de filtrage stable et parfaite.3,4,5,6,10 μm etc. huile β≥1000 après filtration.
• Le système de filtration est équipé d'un dispositif de rinçage inverse et de dépollution, ce qui améliore l'efficacité du filtrage et prolonge considérablement la durée de vie du filtre.

• Système de chauffage à l'huile

• La structure unique du chauffe-eau chauffe l'huile de façon uniforme.
• Le système de chauffage à l'huile garantit moins de 1,0 w/cm2.
• La température de l'huile peut être réglée entre 20°C et 80°C. Le chauffe-eau est contrôlé manuellement ou automatiquement.
• Le système de chauffage est sûr et fiable, car il est équipé de dispositifs de protection de sécurité.Le chauffage s'arrête automatiquement lorsque le volume d'huile d'entrée est trop faible pour éviter les dommages du chauffage.

• Système de commande des appareils électriques

• Les principaux composants de l'appareil électrique fabriqué par Schneider, Siemens, etc. assurent la sécurité du système de commande.
• Disposant de plusieurs systèmes de protection qui évitent l'éjection d'huile, la surcharge et la surtension, etc.

• Système de contrôle du niveau d'huile

• The oil-level floating ball or infrared liquid level automatic controller system are installed in the vacuum vessel to control the oil level so as to avoid the oil being suctioned into vacuum pump in the operation.
• La nouvelle innovation consistant à éliminer la mousse permet d'éviter que l'huile ne soit aspirée dans la pompe à vide.

• Composants de haute qualité

• Les principaux composants des produits NSH tels que la pompe à vide, la pompe à huile et les appareils électriques proviennent de SIEMENS, LEYBOLD, OMRON, SCHNEIDER, HYDAC, NSH, AMICO, etc.Il assure la qualité et la fiabilité des produits NSH..

Structure et apparence

• Les produits NSH adoptent une structure de châssis en forme de navire pour assurer l'étanchéité à l'huile et protéger l'environnement de la pollution.
• L'ensemble de l'équipement se caractérise par sa petite taille, son poids léger et son déplacement pratique.
• Différentes tailles et configurations (bouclier) sont disponibles.
• Disponible en option mobile ou fixe.
• Le purificateur d'huile sous vide automatique et le purificateur d'huile sous vide anti-explosion sont tous deux disponibles selon les besoins des clients.

● La configuration conventionnelle est principalement en acier au carbone, selon les besoins du client, peut également choisir d'utiliser le tuyau de réservoir en acier inoxydable, beau et non corrodé, peut fonctionner pendant une longue période.● Pièces de puissance principales, équipement de filtration, pièces électriques de la configuration classique pour la configuration domestique standard,Les clients peuvent également choisir des produits importés de haute qualité pour améliorer les performances des équipements.

Principe de fonctionnement

La conception du filtre à huile sous vide d'huile de turbine est basée sur le point d'ébullition de l'eau et de l'huile.,pompe à vide, pompe de décharge et armoire électrique. La pompe à vide extrait l'air du réservoir à vide pour former un vide, l'huile extérieure agit comme pression atmosphérique,à travers le tuyau d'admission dans le filtre principal pour éliminer les grandes particules, puis dans le réservoir de chauffage. Après chauffage, par exemple à 40 ~ 75 °C, l'huile pénètre dans le réservoir sous vide par la soupape magnétique,qui peut contrôler automatiquement la quantité d'huile entrant et sortant du réservoir à videL'huile chauffée se transforme en brume d'huile dans le réservoir sous vide, et l'eau contenue dans l'huile s'évapore rapidement en pulvérisateurs de vapeur, qui sont aspirés dans le condensateur de la pompe à vide.La vapeur d'eau passe à travers le condenseur vers l'eau liquide et la déchargeLe gaz dans l'huile est rapidement éliminé par une pompe à vide. Après le réservoir à vide, l'huile passe par un filtre fin pour séparer les particules des impuretés, puis l'huile propre est déchargée.

Garanties et documentation

SINO-NSH Warrants the plant supplied under this specification against defects in material and workmanship under normal use and service for a period of sixteen (16) months from date of shipment or twelve (12) months after the start up of the systemL'obligation de SINO-NSH au titre de la présente garantie est limitée à la réparation ou à la fourniture, sans frais au point de fabrication, d'une pièce similaire pour remplacer toute pièce,dont il a été prouvé qu'il était défectueux pendant la période de garantieSINO-NSH ne peut en aucun cas être tenue responsable des dommages indirects ou consécutifs.La garantie de performance sera dans les limites détaillées dans le paragraphe "Duty & performance" de la présente spécification..

Deux exemplaires de manuels d'utilisation et d'entretien sont fournis avec chaque purificateur.S'il vous plaît contacter SINO-NSH pour les frais supplémentaires.

Spécifications techniques

Autres types de nos purificateurs d'huile

Purificateur d'huile de la série TF: Le système de purification de l'huile de turbine est particulièrement adapté à la purification de l'huile de lubrification des turbines.vapeurIl peut éliminer efficacement et efficacement les impuretés, les boues, les diélectriques et les colloïdes.
Purificateur d'huile de la série LV: Le système de filtre à huile de lubrification est particulièrement adapté à la purification et à la restauration de l'huile hydraulique, de l'huile de machine, de l'huile de liquide de refroidissement et de diverses autres huiles de lubrification.
Purificateur d'huile de la série GER: le système de régénération d'huile usée est adapté à la régénération d'huile moteur à combustion interne utilisée, y compris l'huile moteur diesel, l'huile moteur essence et l'huile hydraulique utilisée,autres huiles de lubrification utilisées pour les machines.

Purificateur d'huile de la série GED: il est utilisé pour recycler toutes sortes d'huiles usées en huile de base ou huile diesel de haute qualité.

À propos de nous:La société Sino-NSH est une société basée en Chine qui se consacre à la recherche, au développement et à la fabrication de systèmes de purification des huiles.déshydratation et régénération des huiles de lubrification industrielles dans les transformateurs, des turbines et autres machines, ainsi que la récupération de toutes sortes d'huiles minérales avec restauration de la couleur et des spécifications opérationnelles.Les produits sont largement utilisés dans les domaines de l'énergie électrique, pétrole, gaz naturel, fabrication mécanique, acier, métallurgie, chemin de fer, aéronautique, etc.gaz naturel, la fabrication mécanique, l'acier, la métallurgie, les chemins de fer, l'aviation, etc. qui consomment de l'huile de lubrification.Il s'agit des principaux produits couvrant plus de 100 types de produits dans 7 séries et peut répondre aux différents besoins des clientsPour les demandes particulières des clients, nous offrons des solutions particulières.mais aussi résoudre le problème de la pollution de l'environnement par les huiles uséesAujourd'hui, le réseau de vente de l'entreprise couvre toutes les provinces de Chine et exporte vers plus de dix pays.Les produits NSH sont très populaires sur le marché intérieur et sur le marché étranger basés sur la haute qualitéNous pensons que le développement de NSH est dérivé du talent humain, la survie de NSH est basée sur la qualité des produits,L'innovation est la force du succès de NSH.Notre vision est d'être une entreprise de première classe dans le monde, nous allons travailler dur pour la poursuivre pas à pas.

Nous avons exercé dans ce secteur pendant toutes ces années et nous avons également une riche expérience sur place.
