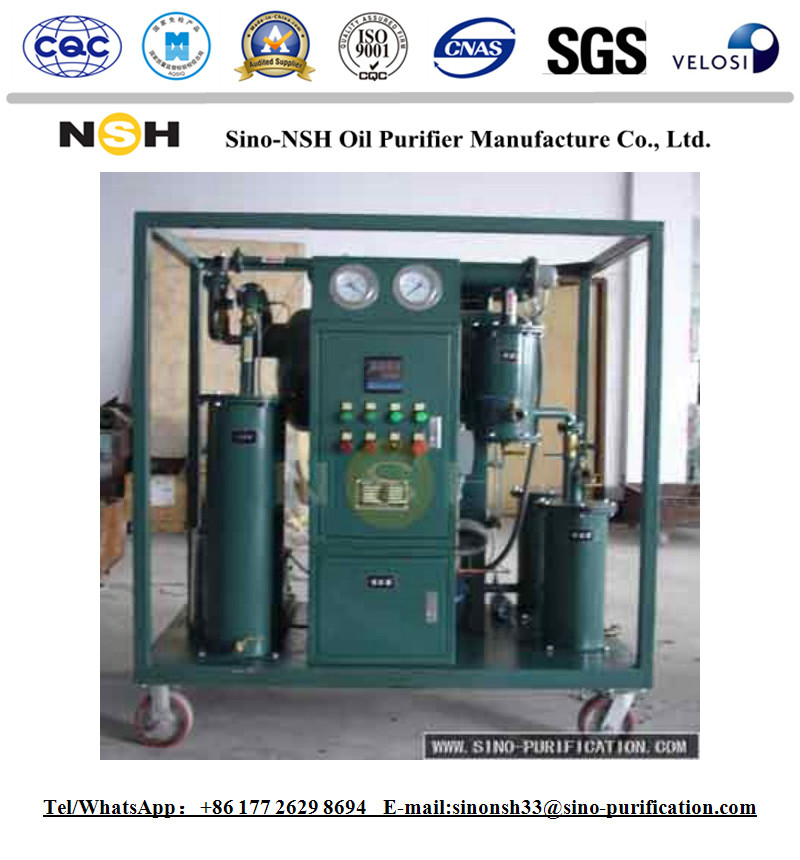

Purification d'huile de transformateur de l'étape unique 11KW 600L/machine de filtre à vide de H

Purification d'huile de transformateur de l'étape unique 11KW 600L/machine de filtre à vide de H





Généralités

Le filtre à huile en une seule étape de vide d'huile de transformateur de série de VF est très utilisé à l'industrie énergétique et aux grandes entreprises industrielles et extrayantes pour épurer l'huile d'isolation du transport d'énergie et de l'équipement de transformation. Peut également être employé pour l'huile hydraulique, traitement de purification d'huile de graissage. Il peut effectivement enlever des particules de l'eau, de gaz et d'impureté en huile, améliorer la force d'isolation et la qualité d'huile, et assure le fonctionnement normal du matériel électrique.

L'épurateur d'huile en une seule étape d'isolation de vide de série de VF est principalement utilisé pour prolonger la vie d'huiles utilisées dans les transformateurs, les disjoncteurs, l'inducteur mutuel, les régulateurs de tension et la vitesse de commutateur, ou pour injecter l'huile isolante dans les transformateurs.

Équipé des régénérateurs, il peut améliorer l'effet du De-acide, De-couleur et éliminer le diélectrique et l'acide plus effectivement. La valeur de la tension claque grimpera de 15KV jusqu'à 65KV. La représentation et la vie d'huile isolante s'amélioreront et se prolongeront terriblement après la purification et la régénération.



Conditions de fonctionnement :

L'installation sera conçue aux opeartae satifactory aux températures ambiantes s'étendant de -20 deg. C à 55 deg. C



Description

Sino-NSH-VF est une déshydratation et une unité de dégazage avec le traitement de courant ascendant et de vide. Rivaliser avec sino-NSH-VFD cette série est plus approprié à une plus petite quantité d'huile ou à de plus petites demandes de capacité.

Sino-NSH-VF est principalement employé pour améliorer les propriétés d'huiles isolantes dans des transformateurs de courant électrique et l'autre huile a classé le matériel électrique. Elle peut enlever l'eau effectivement dissoute et libre, le gaz dissous et les impuretés particulaires afin d'augmenter des index spéciaux d'huile d'isolation.

Les sinos-NSH-VF cartels nettoient à l'aspirateur la technologie d'évaporation à basse température et la technologie delaminating de filtre de progressif-fin pour atteindre la meilleure représentation de la purification d'huile. En attendant, en intégrant le courant ascendant et le vide, la tension claque est améliorée, qui peut être la forme accrue 25kV à au-dessus de 60kV.

Sino-NSH-VF maintient une structure optimisée et des contrôles sûrs quant à la condition complète de rassemblement des fabricants de transformateur et des sociétés de prestations de services.



Sécurité quatre principale et systèmes protecteurs :

- Système de automatique-contrôle de niveau liquide

- Système de protection automatique de pression

- Système de automatique-contrôle de la température régulière







Bords

• Pour enlever l'eau libre et soluble, le carbone, les gaz libres et dissous et les particules de l'huile isolante effectivement et rapidement.
• Augmentez la valeur de la tension claque considérablement.
• Manipulation et entretien faciles.
• Injectez l'huile dans les transformateurs
• Travail en ligne
• Dépenses inférieures d'entretien et de remplacement
• Rendement élevé et efficacité
• De petite taille, léger, à faible bruit

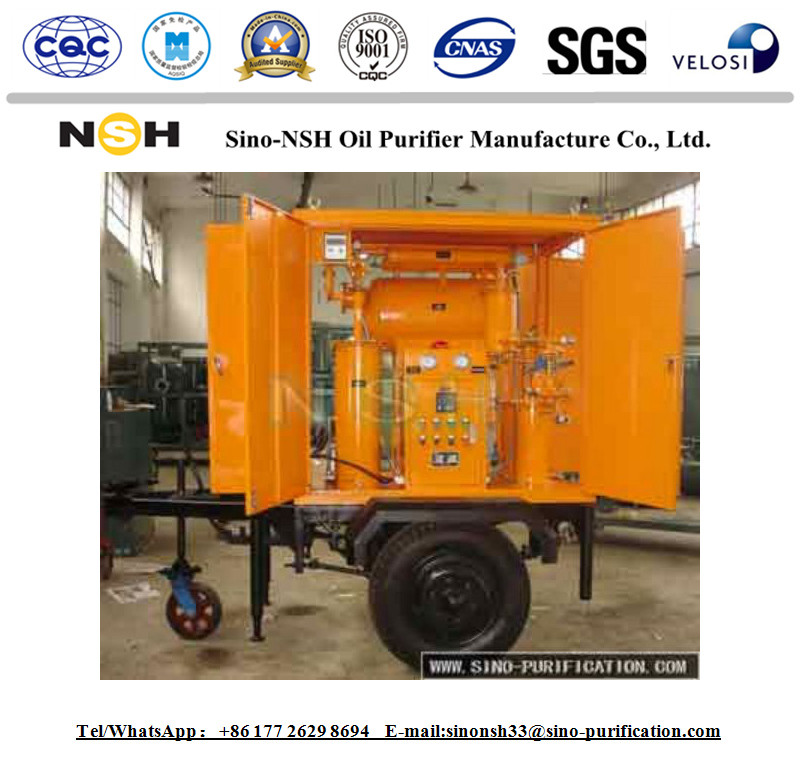

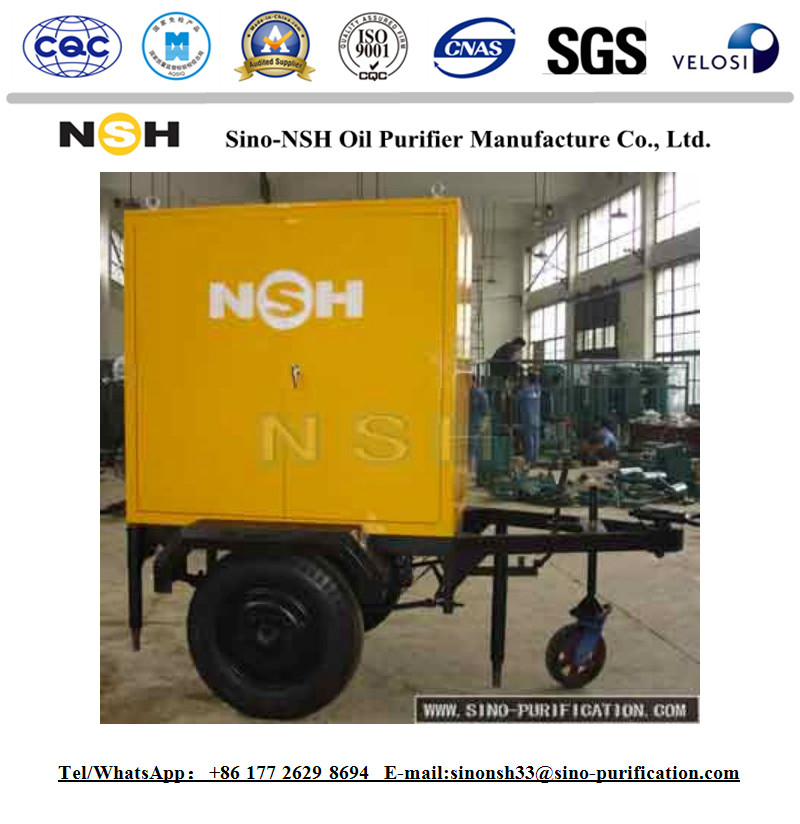

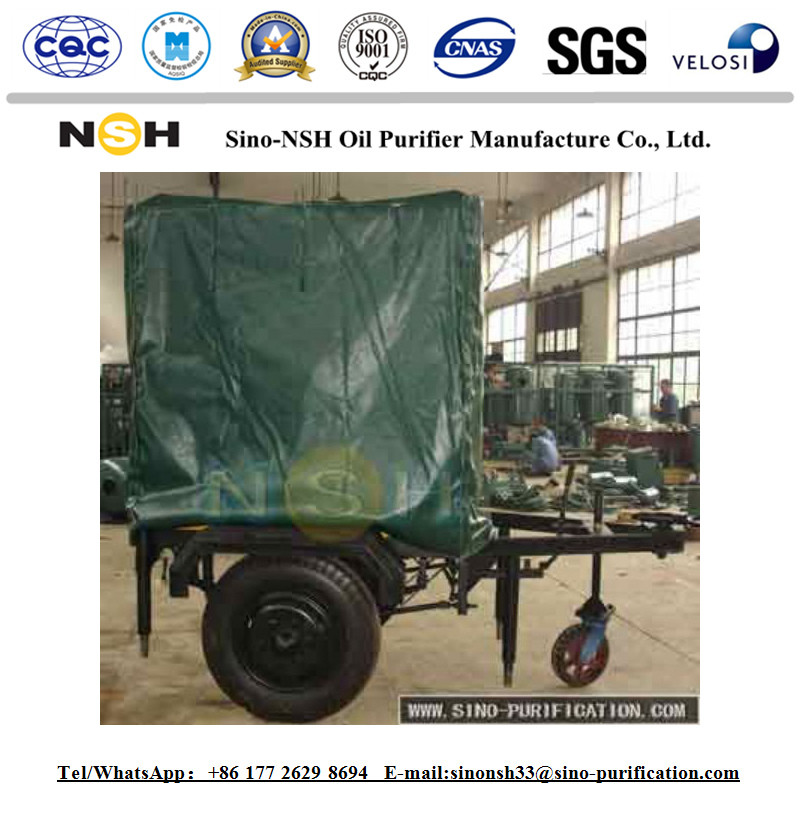

• Diverses tailles et configurations (bouclier) disponibles.





Caractéristiques



Caractéristiques en une seule étape de filtre à huile de vide d'huile de transformateur de série de NSH-VF :
1. évaporation à basse température tridimensionnelle, déshydratation efficace, décarburation.
2. adsorption de filtration et de polymère de maille combinée avec la technologie de retrait d'impureté.
3. double contrôle de niveau liquide automatique infrarouge.
4. couplage de trinité et dispositif de protection.
5. La machine peut être utilisée indépendamment ou avec le système de régénération d'huile.
6. La machine peut être utilisée pour l'huilage de vide et le séchage sous vide du transformateur et de tout autre équipement d'alimentation isolant.
7. Peut aléatoirement détecter la valeur de pression et systématique impression les résultats d'essai (série de ZJB-T.
8. Cette machine peut être utilisée ainsi que le dispositif de décoloration d'huile de transformateur de série du BZ pour augmenter les fonctions d'éliminer l'acide, de la décoloration, d'enlever le carbone libre et de réduire la perte diélectrique.
9. La machine a les fonctions de l'injection d'huile de vide et de l'exploitation en ligne.
10. La machine a une trinité d'enclencher le dispositif de protection automatique électrique (protection d'ordre de phase, protection de surcharge, protection de surtension), utilisant la pompe à huile spéciale de la précision de la société, à faible bruit, en conformité avec les niveaux élevés du monde de la protection de l'environnement.

Avantages : Le filtre de déshydratation de vide d'huile de transformateur de série de NSH-VF appartient à un nouveau filtre à huile de vide de rendement élevé, avec la technologie tridimensionnelle d'instantané et de microgramme, et l'utilisation de l'adsorption de filtration et de polymère de maille combinée avec la technologie de retrait d'impureté, son efficacité est 5-8 fois plus haute que le filtre à huile ordinaire de vide, n'a pas besoin d'autres matériaux consommables, consommation d'énergie très basse.





Composantes principales

      a.Pre-filter :

Utilise un tamis 50-80mesh pour enlever toutes les grandes particules



b. Radiateur électrique :

L'huile Heater System assure le ² de moins de 1,0 w/cm. Pendant le processus de chauffage, la détérioration d'huile provoquée par la surchauffe est évitée. La température d'huile peut être ajustée entre 20℃ sur l'appareil de chauffage 80℃.The est commandée manuellement ou automatiquement. L'appareil de chauffage s'arrêtera automatiquement quand la température d'huile atteint un certain degré. Étant installé avec des dispositifs de protection de sécurité, le système de chauffage est sûr et fiable. L'appareil de chauffage arrêtera l'opération automatiquement quand le volume d'huile de l'admission est si bas pour éviter les dommages de l'appareil de chauffage.



c. Puits à dépression :

Utilise la technologie de coacervation, technologie de fusion, séparant la technologie et la technologie de raffinage de purification. Pour enlever les gaz libres et solubles de l'eau, libres et dissoute. La boule de flottement de niveau d'huile ou le système infrarouge de contrôleur automatique de niveau liquide sont installés dans le navire de vide pour commander le niveau d'huile afin d'éviter l'huile étant

suctioned dans la pompe à vide dans l'opération. La nouvelle innovation d'éliminer la mousse peut éviter l'huile suctioned dans la pompe à vide.



d. Réfrigérant à huile :

Relié à entre le puits à dépression et les racines pompez, la pompe à vide pour éviter les racines entrantes d'huile pompent et pompe à vide. Deuxièmement, pour refroidir l'air passionné.



e. Pompe de décharge d'huile :

Comporter des capacités élevées d'aspiration enlève l'huile de la chambre de traitement et décharge l'huile par un filtre avant qu'on le dirige par le port de décharge ou soit recyclé dans le système.



f. Filtre fin :

L'huile reçoit son dernier traitement « de polissage » par le dépassement par un élément de haute performance. Le filtre est évalué à capture99.5% de particules plus grandes de 5 à l'absolu de 10 microns.



g. Sonde d'échantillonnage :

Deux (2) sondes d'échantillonnage seront données, une pour l'huile entrante et une pour l'huile traitée.



h. Valves d'Inlet&discharge :

Des valves manuelles sont données pour l'admission et la connexion de décharge.



i. Valve manuelle de recyclage :

Une valve de manuel est donnée pour le recyclage.



j. Le transformateur dessèchent la connexion :

Un transformateur dessécher la connexion.



k. Panneau de commande :

L'instrumentation, alarms& enclenche les contrôles instrumentation&electrical sont situées dans le type clôture de la NEMA 12. Plusieurs lampes témoin sont fournies pour indiquer le statut opérationnel ("Marche/Arrêt") de composantes clés et de conditions d'alarme.





Spécifications techniques :

Paramètre		Valeur
		VFD-10	VFD-20	VFD-30	VFD-50	VFD-100
Capacité, litres/heure		600	1200	1800	3000	6000
Puissance de chauffage, kilowatt		9	15	24	36	60
Puissance totale, kilowatt		11	17	26	39	65
Alimentation d'énergie		Entièrement personnalisable
Diamètre d'admission, millimètre		25	25	25	32	40
Diamètre de débouché, millimètre		25	25	25	32	40
Dimensions (sans remorque)	longueur, millimètre	1300	1400	1400	1400	1550
	largeur, millimètre	900	900	900	900	1550
	taille, millimètre	1300	1300	1300	1700	1850
Poids (sans remorque), kilogramme		300	330	350	400	650
Spéc. traitée d'huile	Teneur en eau, page par minute	≤7
	Résistance diélectrique, kilovolt	≥60
	Finesse de filtration, um	≤5 (ou 1-5 comme nécessaire)
	Contenu de gaz, %	≤0.1



Des autres types de nos machines d'épurateur d'huile

Épurateur d'huile de série de TF : Le système d'épurateur d'huile de turbine est particulièrement approprié à l'huile de graissage de turbine d'épuration. Il également applys pour traiter hydraulique, huile de liquide réfrigérant et toute autre lubrification dans lequel contiennent grand de l'eau, de la vapeur, des impuretés, de la boue, du diélectrique et du colloïde. Il peut les éliminer de manière efficace et efficiente.
Épurateur d'huile de série de BT : Le système de filtre à huile de lubrification conviennent particulièrement à épurer et à reconstituer l'huile hydraulique, l'huile de machine, l'huile de liquide réfrigérant et la diverse autres huile de lubrification.
Épurateur d'huile de série de GER : Le système de régénération d'huile usagée convient pour régénérer l'huile utilisée de moteur à combustion interne comprenant l'huile de moteur diesel, huile de moteur à essence, et a employé l'huile hydraulique, l'autre huile de lubrification utilisée des machines.

Épurateur d'huile de série de GED : il est employé pour réutiliser toutes sortes d'huile usagée dans le pétrole bas ou le carburant diesel avec de haute qualité.







Au sujet de nous : ►Nous sommes la principale fabrication près de 25 ans d'expérience et fournissons la meilleure qualité et les plus hautes machines de purification d'huile d'interprétation coûtée. Notre équipement d'épurateur d'huile sont construits par les matières premières de haute qualité avec la plus nouvelle technologie de pointe par beaucoup de techniciens qualifiés et de travailleurs professionnels. Nous sommes honnêtes à chaque client et responsables de chaque machine que nous nous sommes vendue, nous offrons grand service après-vente, lorsque quand le client a besoin de nous, aucune matière avant ou après l'achat, nous ne sont accessible en ligne ou appelante, pour faire une réponse rapide et instantanée au client.
►nous avons pratiqué dans cette industrie pendant toutes ces années, et avons des expériences sur place riches aussi. Tous les cas sur place, svp nous contactent pour une solution.
►Pour des spécifications produit détaillées, laissez-svp nous votre email ou mobile non. Pour t'envoyer le catalogue. Merci !
