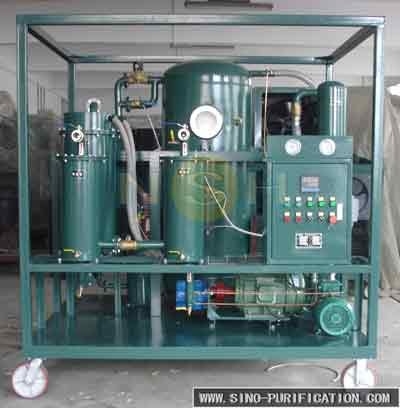

Usine de vide de système de filtration d'épurateur d'huile de turbine de TF 6000L/H 50hz

TF 6000L/H 50hz Système de filtration du purificateur d'huile à turbine

Application du projet

Série TFle filtre à huile sous vide pour l'huile de turbine est utilisé pour traiter l'huile de turbine non qualifiée. Il est largement utilisé dans les turbines à vapeur et les turbines à gaz de l'énergie électrique, de l'industrie chimique, de la fabrication du papier, de la métallurgie et d'autres industries. Traitement en ligne de l'huile de turbine, pour assurer la régulation de l'unité, le fonctionnement normal du système d'humidification, l'utilisation de nouvelles technologies d'agrégation, de séparation,peut également être l'huile hydraulique de faible viscosité et l'huile de refroidissement et la nécessité d'éliminer beaucoup d'eau et filtration de précision des impuretés d'autres huiles lubrifiantes de faible viscosité. Cette machine utilise des moyens physiques, sans affecter la composition et les performances de l'huile, sous prétexte d'une élimination rapide de l'huile contenant une grande quantité d'eau.impuretés et gaz (acétylène), l'hydrogène méthane, etc.) et autres ingrédients nocifs; Assurer le fonctionnement normal du système de régulation et de lubrification de l'unité, prolonger la période de maintenance de l'unité.

Définition

La série de purificateurs d'huile de turbine TF est développée par la technologie d'évaporation sous vide, la technologie de coacervation, la technologie de coalescence, la technologie d'ingénierie de séparation et la technologie de purification raffinée.Il peut éliminer l'eau.Il s'agit d'un procédé qui permet d'éliminer rapidement et efficacement les gaz, les impuretés, les colloïdes, les diélectriques, etc. dans des conditions de vide élevé et de réutiliser les huiles usées.

La lubrification des turbines ou autres équipements équipés d'un système de lubrification doit être remplacée fréquemment en raison de la présence de vapeurs, d'eau et d'autres impuretés.la détérioration de l'huile entraînerait une panne de la machine ou affecterait le fonctionnement normal de la machine.

La série TF peut effectivement prolonger la durée de vie de l'huile et protéger les turbines et autres machines qui ont un système de lubrification contre les dommages.

Caractéristiques

1) Adopter la technologie de vide par coalescence, l'absorption moléculaire, le séchage sous vide, la démulsification automatique et d'autres technologies en une seule, sans utiliser d'additifsdémulsification, complètementdémulsification.

2) unique- Je vous en prie.fois méthode de déshydratation, non seulement peut séparer beaucoup d'eau dans l'huile, mais peut également éliminer les traces d'eau dans l'huile, la déshydratation et l'efficacité d'émulsification est élevée,afin que l'huile émulsionnée trouble grave peut également devenir propre transparent.

3) L'équipement adopte le système de chiffrement et de filtrage par étapes. Le filtre peut être nettoyé et utilisé à plusieurs reprises, le faible coût des consommables, la longue durée de vie, la configuration du filtre de haute précision peuvent éliminer efficacement les particules fines et les impuretés de l'huile.

4) L'appareil de condensation moyenne combiné à une technologie de refroidissement par vent et par eau est utilisé pour condenser et déshydrater le gaz mélangé à haute température et à haute chaleur extrait.améliorer la puissance de sortie effective de l'équipement, prolonger considérablement la durée de vie des accessoires et rendre les équipements plus durables;

5) chauffe-eau avec conception à faible charge, pour assurer que le chauffe-huile peut uniformémentchaleur, peut éviter efficacement le craquage de l'huile et les dommages du vieillissement;

6) Leavancéesystème électrique et système de contrôle automatique du niveau d'huile infrarouge. La commande automatique ne se produira pas lorsque l'huile circule;

7) Il peut réaliser un fonctionnement en ligne sans surveillance avec une turbine à vapeur, une turbine à eau et d'autres équipements. Faible bruit, conforme aux normes mondiales élevées de protection de l'environnement;

8) L'équipement peut drainer automatiquement l'eau sans s'arrêter, ce qui simplifie et humanise le fonctionnement de l'équipement;

9) Si la valeur acide de l'huile dépasse la norme, le dispositif de régénération BZ peut être utilisé conjointement pour réduire la valeur acide et la perte diélectrique, la valeur acide après traitement de l'huile (mgKOH/g) ≤ S0.03; il estpeut également purifier l'huile par la vapeur, la fuite d'eau, le vieillissement, l'acide,mousse et émulsification afin que les indices de qualité de l'huile répondent aux exigences de "GB/T 7596-2008" Norme de qualité pour l'huile de turbine à vapeur en fonctionnement ". En lignedémulsification, déshydratation, élimination des acides, élimination des impuretés, de sorte que l'huile de turbine turbidisée sérieuse devienne claire et transparente.

Les bords

• Système de déshydratation (Degas)

• Le récipient sous vide peut accroître efficacement la zone d'évaporation.Ainsi, la surface d'évaporation du récipient sous vide est trois fois supérieure à celle du récipient sous vide ordinaireCette innovation permet de déshydrater et de dégazer efficacement et efficacement.
• La structure optimale du système de déshydratation (dégazage) augmente la surface de l'huile exposée au système sous vide et prolonge la distance de débit de l'huile dans le système sous vide.Ainsi, il y a suffisamment de temps pour éliminer l'humidité et le gaz de l'huile par vaporisation.

• Système de filtrage

• Les matériaux de filtration à ouvertures variables sont fabriqués à partir de fibres de verre spécialisées, dont la taille et l'ouverture diminuent progressivement au cours des différentes étapes de filtration.Les impuretés de différentes tailles de particules sont filtrées par étapes.La capacité d'élimination des particules et des impuretés est grandement améliorée par cette méthode.
• Le système de filtrage a une finesse de filtrage stable et parfaite.3,4,5,6,10 μm etc. huile β≥1000 après filtration.
• Le système de filtration est équipé d'un dispositif de rinçage inverse et de dépollution, ce qui améliore l'efficacité du filtrage et prolonge considérablement la durée de vie du filtre.

• Système de chauffage à l'huile

• La structure unique du chauffe-eau chauffe l'huile de façon uniforme.
• Le système de chauffage à l'huile garantit moins de 1,0 w/cm2.
• La température de l'huile peut être réglée entre 20°C et 80°C. Le chauffe-eau est contrôlé manuellement ou automatiquement.
• Le système de chauffage est sûr et fiable, car il est équipé de dispositifs de protection de sécurité.Le chauffage s'arrête automatiquement lorsque le volume d'huile d'entrée est trop faible pour éviter les dommages du chauffage.

• Système de commande des appareils électriques

• Les principaux composants de l'appareil électrique fabriqué par Schneider, Siemens, etc. assurent la sécurité du système de commande.
• Disposant de plusieurs systèmes de protection qui évitent l'éjection d'huile, la surcharge et la surtension, etc.

• Système de contrôle du niveau d'huile

• The oil-level floating ball or infrared liquid level automatic controller system are installed in the vacuum vessel to control the oil level so as to avoid the oil being suctioned into vacuum pump in the operation.
• La nouvelle innovation consistant à éliminer la mousse permet d'éviter que l'huile ne soit aspirée dans la pompe à vide.

• Composants de haute qualité

• Les principaux composants des produits NSH tels que la pompe à vide, la pompe à huile et les appareils électriques proviennent de SIEMENS, LEYBOLD, OMRON, SCHNEIDER, HYDAC, NSH, AMICO, etc.Il assure la qualité et la fiabilité des produits NSH..

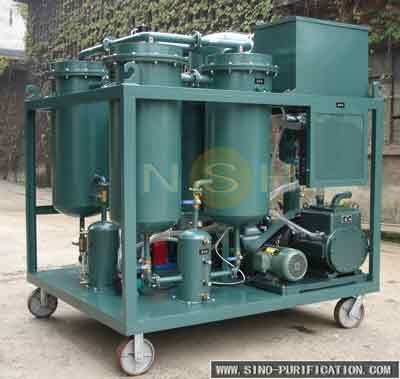

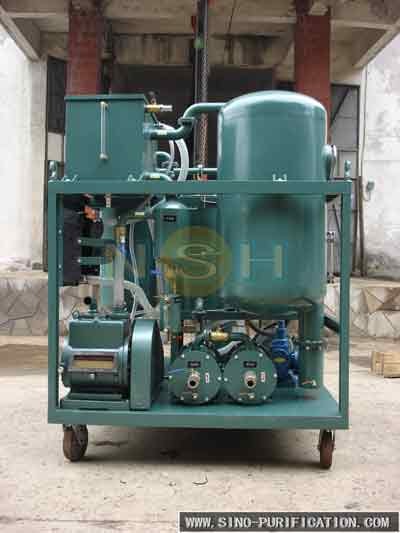

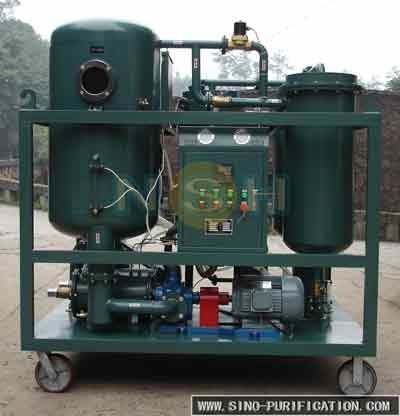

Structure et apparence

• Les produits NSH adoptent une structure de châssis en forme de navire pour assurer l'étanchéité à l'huile et protéger l'environnement de la pollution.
• L'ensemble de l'équipement se caractérise par sa petite taille, son poids léger et son déplacement pratique.
• Différentes tailles et configurations (bouclier) sont disponibles.
• Disponible en option mobile ou fixe.
• Le purificateur d'huile sous vide automatique et le purificateur d'huile sous vide anti-explosion sont tous deux disponibles selon les besoins des clients.

Principe de fonctionnement

Lorsque la machine de purification de l'huile démarre, l'huile contaminée pénètre dans le filtre primaire sous l'effet de la différence de pression, dans laquelle de grandes particules de particules sont filtrées.De là, l'huile est chauffée et passe dans le filtre secondaireEnsuite, l'huile passe dans le séparateur d'eau, l'eau libre et soluble est séparée de l'huile et drainée vers le collecteur d'eau.L'huile passe à travers le filtre fin et les particules fines de matières sont éliminées pendant le processusFinalement, l'huile entre dans le réservoir sous vide, où les traces d'eau résiduelles sont éliminées et la vapeur est condensée dans le condensateur ou expulsée par le système sous vide.L'huile réutilisée est drainée par pompe à huile à la fin.

Garanties et documentation

SINO-NSH Warrants the plant supplied under this specification against defects in material and workmanship under normal use and service for a period of sixteen (16) months from date of shipment or twelve (12) months after the start up of the systemL'obligation de SINO-NSH au titre de la présente garantie est limitée à la réparation ou à la fourniture, sans frais au point de fabrication, d'une pièce similaire pour remplacer toute pièce,dont il a été prouvé qu'il était défectueux pendant la période de garantieSINO-NSH ne peut en aucun cas être tenue responsable des dommages indirects ou consécutifs.La garantie de performance sera dans les limites détaillées dans le paragraphe "Duty & performance" de la présente spécification..

Deux exemplaires de manuels d'utilisation et d'entretien sont fournis avec chaque purificateur.S'il vous plaît contacter SINO-NSH pour les frais supplémentaires.

Spécifications techniques

Autres types de nos purificateurs d'huile

Purificateur d'huile de la série TF: Le système de purification de l'huile de turbine est particulièrement adapté à la purification de l'huile de lubrification des turbines.vapeurIl peut éliminer efficacement et efficacement les impuretés, les boues, les diélectriques et les colloïdes.
Purificateur d'huile de la série LV: Le système de filtre à huile de lubrification est particulièrement adapté à la purification et à la restauration de l'huile hydraulique, de l'huile de machine, de l'huile de liquide de refroidissement et de diverses autres huiles de lubrification.
Purificateur d'huile de la série GER: le système de régénération d'huile usée est adapté à la régénération d'huile moteur à combustion interne utilisée, y compris l'huile moteur diesel, l'huile moteur essence et l'huile hydraulique utilisée,autres huiles de lubrification utilisées pour les machines.

Purificateur d'huile de la série GED: il est utilisé pour recycler toutes sortes d'huiles usées en huile de base ou huile diesel de haute qualité.

À propos de nous:Nous sommes un fabricant de premier plan avec près de 25 ans d'expérience et fournissons des machines de purification d'huile de la meilleure qualité et de la plus haute performance de coût.Nos équipements de purification d'huile sont construits par des matières premières de haute qualité avec la dernière technologie avancée par de nombreux techniciens qualifiés et travailleurs professionnelsNous sommes honnêtes avec chaque client et responsables de chaque machine que nous avons vendue, nous offrons un excellent service après-vente, à tout moment où le client a besoin de nous, peu importe avant ou après l'achat,Nous sommes disponibles en ligne ou par téléphone, pour répondre rapidement et instantanément au client.
Nous avons exercé dans ce secteur pendant toutes ces années et nous avons également une riche expérience sur place.
Pour les spécifications détaillées du produit, veuillez nous laisser votre e-mail ou votre numéro de téléphone mobile.
