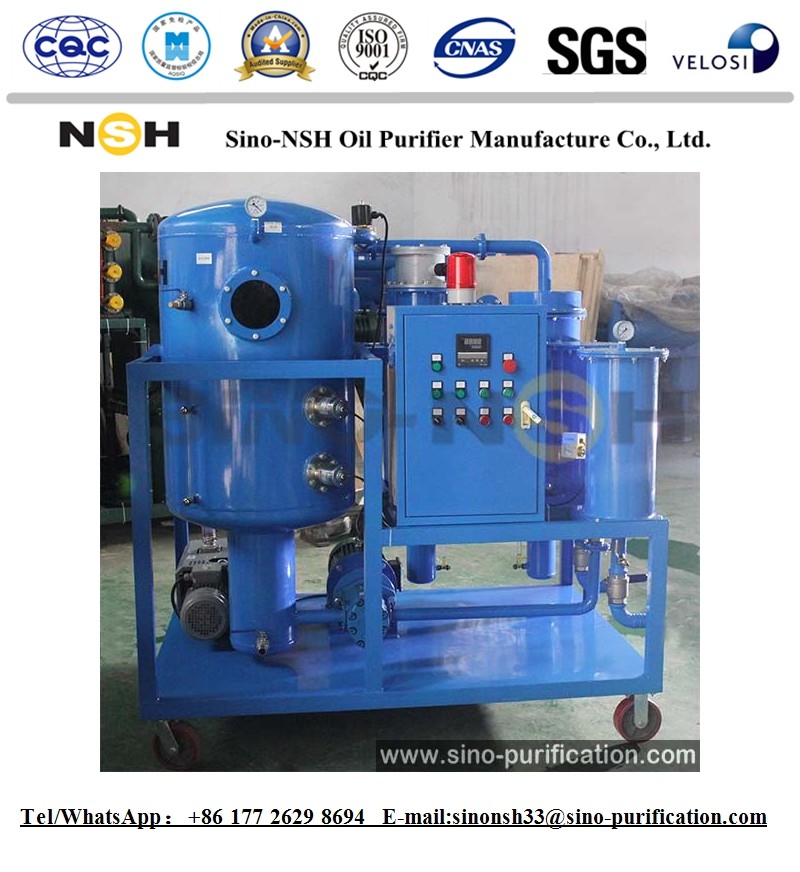

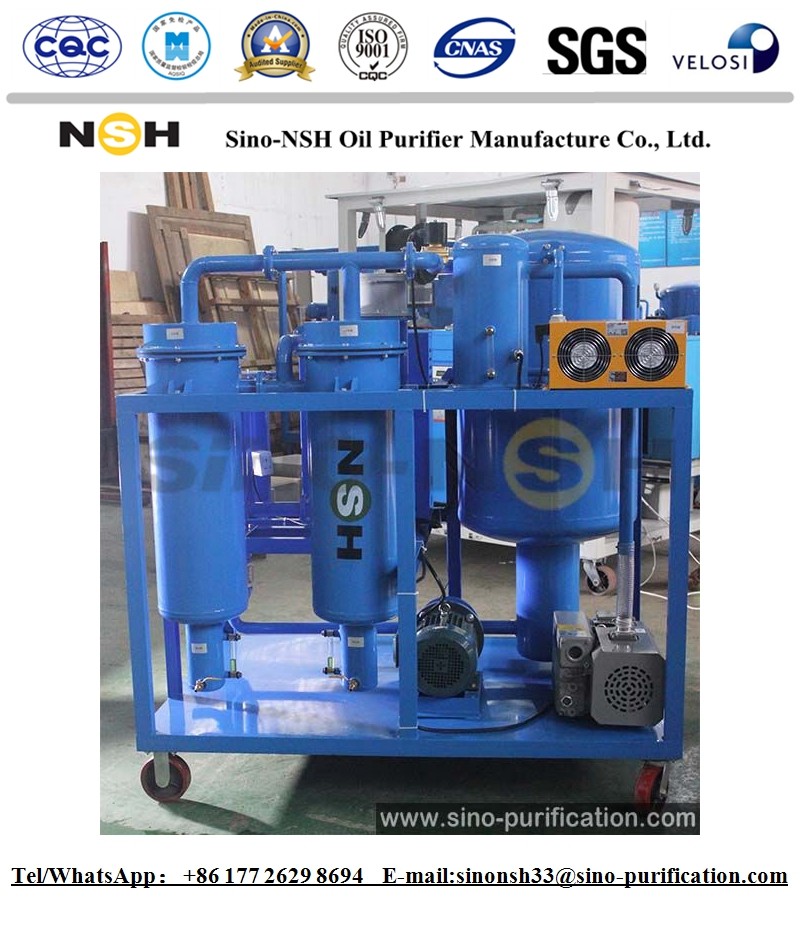

Équipement de filtration sous vide d'épurateur d'huile de 7000L/H Lurbine

Équipement de filtration sous vide d'épurateur d'huile de 7000L/H Lurbine





Application

●Utilisé pour la construction, l'installation, l'entretien et la révision de site de la transmission d'uHV et de l'équipement de transformation.
●Utilisé pour la purification profonde des produits pétroliers tels que des condensateurs, des transformateurs et des transformateurs d'uHV.
●Avec le ravitaillement de transformateur, fonction remplissante d'huile.
●Utilisé pour circuler le séchage du transformateur.
●Peut réaliser le vide de transformateur, injection d'huile de vide en même temps.
●L'utilisation de la conception à deux étages de vide poussé, l'utilisation de cette série de modèles dans des avantages plus évidents de secteurs de haute altitude.





Description

Le filtre à vide en une seule étape d'huile de transformateur est le produit fixe de l'entreprise d'énergie électrique d'état. Il adopte la technologie tridimensionnelle d'évaporation, combine avec un certain nombre de nouvelles technologies, très utilisé dans des centrales, des centrales, des entreprises d'énergie, l'industrie de sous-station, ferroviaire, pétrochimique, métallurgie et d'autres champs. C'est l'équipement à traiter l'huile non qualifiée de transformateur, l'huile de transformateur, le pétrole de commutateur et d'autres genres d'huile isolante dans des départements de courant électrique et des entreprises industrielles et extrayantes, et également le choix du vide huilant pour l'équipement électrique.

La série d'épurateur d'huile de turbine de TF est développée par technologie d'évaporation de vide, technologie de coacervation, technologie de fusion, séparant machinant la technologie et la technologie de raffinage de purification. Elle peut éliminer l'eau, le gaz, les impuretés, le colloïde, etc. diélectrique rapidement et effectivement dans la situation de vide poussé et faire la réutilisation d'huile usagée.

La lubrification de la turbine ou d'autres équipements qui a le besoin de système de lubrification soit remplacée fréquemment en raison de la vapeur, de l'eau et d'autres impuretés mélangées à elle. Autrement, la détérioration d'huile aurait comme conséquence la panne des machines ou affecterait le fonctionnement normal des machines.

La série de TF peut effectivement prolonger la vie d'huile et protéger la turbine et d'autres machines qui ont le système de lubrification des dommages.





Caractéristiques

●Efficacité de décarburation de hautes eaux : l'utilisation de la décarburation tridimensionnelle d'évaporation de technologie, système de déshydratation, tour se pliante unique de séparation de remous d'acier inoxydable, augmentent le secteur de séparation du film d'huile. La couche secondaire intégrée d'isolement d'évaporation, plus l'emballage spécial de vide, augmentent le secteur de contact de film d'huile, la séparation rapide de l'eau et le gaz dans l'huile, rendement très élevé.
●Capacité élevée de retrait d'impureté : le β élevé évaluent le matériel de filtre de précision, chiffrage étape-par-étape de filtration à multiniveaux, enlèvent des fines particules dans l'huile. Élément filtrant de large volume, grande capacité de pollution. Longue durée de vie, et équipé de la fonction de détection automatique de pollution d'élément filtrant.
●Le temps de traitement d'huile est court : la vitesse de pompage à deux étages de vide poussé, peut rapidement et éliminer efficacement la vapeur d'eau dans l'huile, de sorte que le degré de séchage d'huile, valeur de tension claque, un effet de filtration puisse être considérablement amélioré, raccourcissez la période de traitement d'huile, afin d'améliorer la représentation d'huile.
●Chauffage uniforme : le système adopte la technologie de chauffage de circulation indirecte à basse densité de fibre de carbone pour empêcher la fissuration de pétrole et le gaz d'acétylène. Consommation basse d'énergie, chauffage uniforme, la température stable de pétrole.
●Contrôle automatique : la machine adopte le contrôle de température constant automatique, le contrôle de niveau liquide photoélectrique, le contrôle automatique d'écumage, la protection automatique de pression et toute autre configuration sophistiquée, pour s'assurer que l'équipement en fonction sans opération d'injection d'huile, sûre et stable.
●Protection de couplage : surchargez la protection, la protection d'arrêt d'alarme de surpression, manque de protection d'huile, protection d'injection d'huile, protection d'ordre de phase pour assurer à long temps le fonctionnement fiable de la machine.
●Instruction humanisée : conception automatique, et température d'huile, pression, vide, statut de contamination de filtre, d'opération et tout autre étiquetage d'indicateurs, simple et clair.
●Conception moderne : la conception de technologie pétrolière de filet de machine a avancé, en direct traitement peut également off-line traiter, niveau élevé d'automation, peut réaliser l'opération sans surveillance. Le dispositif est compact en structure, flexible et commode pour se déplacer.
●Bonne représentation complète : la machine a les avantages de l'opération à faible bruit et simple, long intervalle d'entretien, consommation basse d'énergie, petit coût d'opération, efficacité élevée de filtre à huile.











Bords

• Système de déshydratation (dégazez)

• Le navire de vide peut élargir l'aire d'évaporation efficacement. L'appareil de chauffage, étant placé sur le navire de vide, devient un vaporisateur. Ainsi l'aire d'évaporation du navire de vide est trois fois davantage que cela du navire ordinaire de vide. Cette innovation peut déshydrater et dégazer de manière efficace et efficiente.
• La structure optimale du système de déshydratation (dégazez) élargit la superficie de l'huile exposée au système de vide et prolonge la distance débordante d'huile dans le système de vide. Là a ainsi le temps suffisant pour enlever l'humidité et le gaz de l'huile par la vaporisation.

• Système de filtrage

• Les matériaux de filtrage avec les ouvertures variables sont faits en fibre de verre spécialisée. Les tailles de la fibre et de l'ouverture de filtrage diminuent graduellement aux différentes étapes de filtrage. Les impuretés avec différentes tailles particulaires sont filtrées point par point. La capacité d'enlever les particules et les impuretés est améliorée considérablement par cette méthode.
• Le système de filtrage a la finesse de filtrage stable et parfaite. La finesse de filtrage a plusieurs catégories, y compris 1, 2,3,4,5,6,10 l'huile β≥1000 du µm etc. après filtre.
• Le système de filtrage est équipé du rinçage et du dispositif inverses d'ordures. Il améliore l'efficacité du filtrage et prolonge la vie du filtre terriblement.

• Système de chauffage au mazout

• La structure unique d'appareil de chauffage chauffe l'huile uniformément.
• L'huile Heater System assure le ² de moins de 1,0 w/cm. Pendant le processus de chauffage, la détérioration d'huile provoquée par la surchauffe est évitée.
• La température d'huile peut être ajustée entre 20℃ sur l'appareil de chauffage 80℃.The est commandée manuellement ou automatiquement. L'appareil de chauffage s'arrêtera automatiquement quand la température d'huile atteint un certain degré.
• Étant installé avec des dispositifs de protection de sécurité, le système de chauffage est sûr et fiable. L'appareil de chauffage arrêtera l'opération automatiquement quand le volume d'huile de l'admission est si bas pour éviter les dommages de l'appareil de chauffage.

• Système de commande électrique d'appareil

• Les composantes principales de l'appareil électrique ont fait par Schneider, Siemens et ainsi de suite pour assurer la sécurité du système de commande.
• Ayant plusieurs systèmes de protection qui éviteront l'éjection d'huile, surcharge et au-dessus de la tension etc.

• Système de commande de niveau d'huile

• La boule de flottement de niveau d'huile ou le système infrarouge de contrôleur automatique de niveau liquide sont installés dans le navire de vide pour commander le niveau d'huile afin d'éviter l'huile suctioned dans la pompe à vide dans l'opération.
• La nouvelle innovation d'éliminer la mousse peut éviter l'huile suctioned dans la pompe à vide.

• Composants de haute qualité

• Les pièces de composante principale de produits de NSH tels que la pompe à vide, la pompe à huile et les appareils électriques sont de SIEMENS, de LEYBOLD, d'OMRON, de SCHNEIDER, de HYDAC, de NSH, d'AMICO etc. Il assure des produits de NSH de haute qualité et la fiabilité.





Structure et aspect

• Les produits de NSH adoptent la structure de châssis-bâti de bateau-forme pour assurer l'huile étanche et pour protéger l'environnement contre la pollution.
• L'équipement entier est caractérisé par de petite taille, léger et commode pour se déplacer autour.
• Diverses tailles et configurations (bouclier) disponibles.
• Disponible dans des options mobiles ou stationnaires.
• L'épurateur d'huile automatique de vide et l'épurateur d'huile antiexplosion de vide sont disponibles selon les besoins des clients.

●La configuration conventionnelle est principalement acier au carbone, selon les besoins de client, peut également choisir d'employer le matériel d'acier inoxydable de tuyau de réservoir, beau et non corrodé, peut travailler pendant longtemps. Les pièces d'alimentation secteur de ●, l'équipement de filtration, parties électriques de la configuration conventionnelle pour la configuration de norme nationale, clients peuvent également choisir les produits importés de haute qualité pour améliorer la représentation de l'équipement.





Principe de fonctionnement

Quand les débuts de machine de purification d'huile, huile souillée entre dans le filtre primaire sous l'effet de la différence de pression, dans lequel de grandes particules des particules sont séparées par filtrage. De là l'huile est chauffée et entre dans le filtre secondaire, en lequel des fines particules de sujets sont enlevées. Alors l'huile entre dans le séparateur d'eau, le libre, l'eau soluble est séparée de l'huile et a vidangé au collecteur de l'eau. Après ce, des passages d'huile par le filtre fin et les fines particules de sujets est enlevés pendant le processus. Enfin l'huile entre dans le réservoir de vide, où la trace résiduelle de l'eau est enlevée et la vapeur est condensée dans le condensateur ou expulsée par le système de vide. L'huile réutilisée est vidangée par la pompe à huile à la fin.







Garanties et documentation

SINO-NSH justifie l'usine fournie sous ces spécifications contre des défauts dans le matériel et l'exécution sous le service normal d'utiliser-et pendant une période de seize (16) mois à partir de la date de l'expédition ou de douze (12) mois après le début du système. L'obligation de SINO-NSH sous cette garantie est limitée à la réparation ou à la fourniture, sans frais point FRANCO À BORD de fabrication, une partie semblable pour remplacer n'importe quelle partie, on s'est avéré que qui est défectueuse au cours de la période de garantie. SINO-NSH ne sera pas quoi qu'il arrive jugé responsable d'aucun dommage indirect ou consécutif. La garantie de bonne fin sera dans des limitations comme détaillée dans le paragraphe de devoir et de représentation de ces spécifications.

Deux (2) des copies de l'opération et les manuels de maintenance sont fournis avec chaque épurateur. Ces systèmes sont conçus pour fonctionner avec la plus grande simplicité et sont exigés, entrent en contact avec svp SINO-NSH pour les frais supplémentaires.







Spécifications techniques



Article		Unité	TF-30	TF-50	TF-100	TF-150	TF-200
Débit		L/H	1800	3000	6000	9000	12000
Chaîne de vide		MPA	- 0.06~~-0.096
Pression d'utilisation		MPA	≤0.3
Rapport de l'eau		Page par minute	≤ 100
Taille d'impureté		µm	≤ 5
Clarté		NAS (1638)	≤ 6
Température ambiante		℃	40-80
Valeur de démulsification		Μin	< 15
Alimentation d'énergie		V	~50Hz 380V (ou comme nécessaire)
Bruit fonctionnant		DB	≤ 70			≤ 75
Puissance de chauffage		Kilowatt	30	36	72	90	120
Puissance totale		Kilowatt	33	39	77	98	128
Diamètre d'admission (débouché)		Millimètre	DN25	DN32	DN40	DN50	DN65
Poids net		Kilogramme	420	550	750	850	950
Taille	longueur	Millimètre	1400	1550	1700	1800	1900
	largeur	Millimètre	1050	1100	1300	1400	1500
	taille	Millimètre	1650	1700	1850	1950	2050







Des autres types de nos machines d'épurateur d'huile

Épurateur d'huile de série de TF : Le système d'épurateur d'huile de turbine est particulièrement approprié à l'huile de graissage de turbine d'épuration. Il également applys pour traiter hydraulique, huile de liquide réfrigérant et toute autre lubrification dans lequel contiennent grand de l'eau, de la vapeur, des impuretés, de la boue, du diélectrique et du colloïde. Il peut les éliminer de manière efficace et efficiente.
Épurateur d'huile de série de BT : Le système de filtre à huile de lubrification conviennent particulièrement à épurer et à reconstituer l'huile hydraulique, l'huile de machine, l'huile de liquide réfrigérant et la diverse autres huile de lubrification.
Épurateur d'huile de série de GER : Le système de régénération d'huile usagée convient pour régénérer l'huile utilisée de moteur à combustion interne comprenant l'huile de moteur diesel, huile de moteur à essence, et a employé l'huile hydraulique, l'autre huile de lubrification utilisée des machines.

Épurateur d'huile de série de GED : il est employé pour réutiliser toutes sortes d'huile usagée dans le pétrole bas ou le carburant diesel avec de haute qualité.





Au sujet de nous : ►Nous sommes la principale fabrication près de 25 ans d'expérience et fournissons la meilleure qualité et les plus hautes machines de purification d'huile d'interprétation coûtée. Notre équipement d'épurateur d'huile sont construits par les matières premières de haute qualité avec la plus nouvelle technologie de pointe par beaucoup de techniciens qualifiés et de travailleurs professionnels. Nous sommes honnêtes à chaque client et responsables de chaque machine que nous nous sommes vendue, nous offrons grand service après-vente, lorsque quand le client a besoin de nous, aucune matière avant ou après l'achat, nous ne sont accessible en ligne ou appelante, pour faire une réponse rapide et instantanée au client.
►nous avons pratiqué dans cette industrie pendant toutes ces années, et avons des expériences sur place riches aussi. Tous les cas sur place, svp nous contactent pour une solution.
►Pour des spécifications produit détaillées, laissez-svp nous votre email ou mobile non. Pour t'envoyer le catalogue. Merci !
