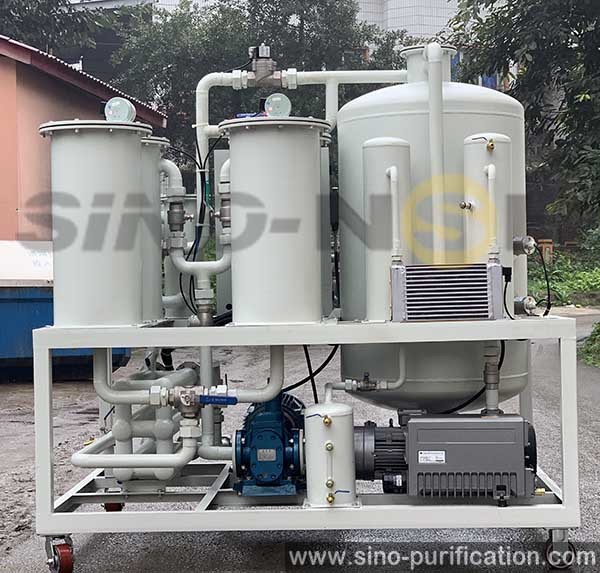

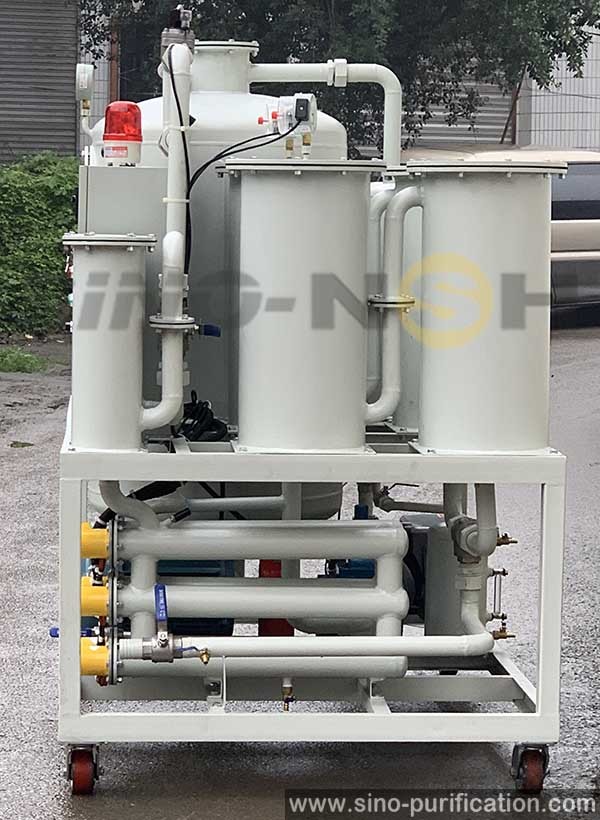

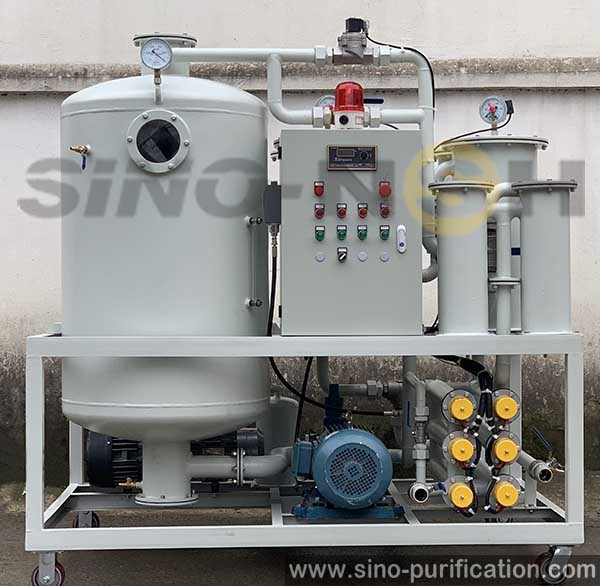

12000L / Épurateur d'huile de turbine de H 53 kilowatts d'huile hydraulique réutilisant la machine

12000L / Épurateur d'huile de turbine de H 53 kilowatts d'huile hydraulique réutilisant la machine





Application

Le filtre à huile de vide d'huile de turbine est principalement utilisé pour traiter l'huile non qualifiée de turbine, particulièrement pour traiter l'huile sérieusement émulsionnée de turbine. Il peut rapidement et efficacement enlever l'eau, le gaz et les impuretés dans l'huile, de sorte que les index de qualité d'huile puissent répondre aux nouvelles normes d'huile et assurer l'exploitation sûre de l'ensemble de turbine. Cette machine adopte le matériel de polymère spécial en tant que demulsification moyen et intégrant, déshydratation et le retrait d'impureté, combinant avec la technologie, lui de séparation de vide peut demulsification, déshydratation, enlèvement d'acide et retrait d'impureté en ligne, de sorte que l'huile sérieusement turbidified de turbine devienne claire et transparente. C'est un équipement idéal pour le traitement en direct de pétrole de turbine, d'huile de graissage de basse viscosité et de pétrole hydraulique.

Indexez du filtre à vide d'huile de graissage après filtration
Teneur en eau après filtration : ≤5ppm
Catégorie de filtration : NAS6
Exactitude de filtration : micron ≤1





Description

Le filtre à huile de vide d'huile de turbine est conçu pour s'adapter au système d'huile de graissage des unités de turbine à vapeur aux centrales, aux entreprises d'énergie thermiques et à d'autres entreprises industrielles et extrayantes. Il est actionné synchroniquement avec l'unité pour la purification de by-pass d'huile de turbine, ou employé sous forme de purification mobile d'huile de turbine. Il est développé pour commander effectivement la substance particulaire (particulièrement 15-1 polluants et eaux de μ m), gaz et d'autres polluants en cours de circulation d'huile de turbine à vapeur. La machine entière adopte la condensation d'atomisation de vide, l'expansion sèche, l'adsorption moléculaire, la filtration mécanique, le contrôle brouillé automatique et toute autre combinaison de technologie - type conception. Le dispositif de filtre à huile a beaucoup de fonctions telles que la filtration, la déshydratation et la décarburation, le demulsification, l'enlèvement fin d'acide et la décoloration, de sorte que l'huile émulsionnée de turbine puisse être démulsifiée et transparente, atteignant le niveau d'opération d'huile de turbine à vapeur. Il peut également être employé pour nettoyer le réservoir principal, pour verser et chauffer l'huile quand l'huile est rincée. Le filtre à huile de vide d'huile de turbine peut être utilisé comme outil auxiliaire de dispositif de rinçage de grand écoulement pour améliorer l'efficacité de travail et la qualité du rinçage d'huile.





Caractéristiques

• Le système progressif à trois étages de filtration, élément filtrant importé du matériel de filtre (HPM), haute précision, longue durée, utilisation répétée sans remplacement filtrent complètement des impuretés dans l'huile. L'élément filtrant a les caractéristiques de l'exactitude élevée de filtration, la capacité de large échelle, la petite résistance et la longue durée de vie, etc., qui constituent un système de filtrage de polluant solide fiable pour assurer la propreté d'huile et pour répondre aux normes de fonctionnement d'huile de turbine à vapeur dans l'industrie énergétique (les utilisateurs peuvent opérer dans 1, 3, 5, élément filtrant de multi-spécifications de 10/> 10μ m - élément filtrant d'acier inoxydable à moins d'ou plus de trois groupes de la combinaison d'élément filtrant). Aucun type filtre à huile de plat et de cadre n'a besoin du remplacement fréquent du papier filtre, et il n'y aura aucun gaspillage d'huile de turbine en service.
• Le système de demulsification de l'eau, utilisant le polymère et le matériel de polymère, peut rapidement le demulsification L, séparation de l'eau normale en huile, rendent la déshydratation un rendement plus complet et plus élevé ; L'élément filtrant de fusion spécial de séparation peut être employé pour réaliser un taux plus efficace d'enlèvement de l'eau pour l'unité avec l'apport sérieux de l'eau.
• La combinaison de la séparation d'agrégation et de l'évaporation à basse température complexe tridimensionnelle peut rapidement et complètement enlever l'eau et le gaz en huile.
• La technologie de traitement d'huile de basse température peut complètement enlever l'eau dans l'huile pour s'assurer que la valeur de pression d'huile est jusqu'à standard.
• Le système de remuement est placé pour le remuement rapide de l'élément filtrant facilement bloqué pour assurer la purification normale et continue et pour éviter le démontage et le nettoyage manuels.
• Utilisant le contrôleur automatique infrarouge développé par notre société, l'équipement peut commander la vanne électromagnétique pour entrer dans automatiquement l'huile, pompe à huile pour décharger automatiquement l'huile, de sorte que le niveau d'huile dans le réservoir de vide soit automatiquement dans un état relatif d'équilibre.
• Par le régulateur de niveau infrarouge au dispositif de chauffage de contrôle de couplage d'analyse de détection de signal de niveau, empêchez le dispositif de chauffage provoqué par toute combustion sèche de raison.
• Le système équilibré de chauffage s'assure que le mazout est chauffé également et la vitesse de chauffage est rapide, sans causer la carbonisation locale d'huile.
• Le contrôle de chauffage régional brouillé, peut automatique contrôle le système de chauffage selon la température réglée, chauffant le point critique sans turbulence, chauffant plus stable, plus équilibrée.
• Le contrôleur de température intelligent d'affichage numérique, peut fixer les limites supérieures et inférieures de la température de chauffage, contrôle stable, un affichage plus intuitif de la température. La sonde de la température détecte directement la température d'huile, qui est sensible et précise sans hystérésis.
• Pour l'équipement avec la grande puissance de chauffage, la chauffage de contrôle de groupe ou le chauffage multipas et le contrôle indépendant du contrôleur de la multi-température sont adoptés. Le chauffage de groupe peut être entrée sélective selon la situation réelle du site ; Le chauffage à plusieurs étages de cascade peut automatique contrôle la puissance fournie de chauffage selon l'arrangement et la température d'huile opportune, peut non seulement le chauffage rapide de toute puissance quand la température d'huile est basse, mais également peut automatiquement garder la température d'huile à la puissance faible quand la température d'huile atteint la température préréglée, de sorte que l'équipement soit plus économiseur d'énergie, tout en évitant la surchauffe et la carbonisation de la température d'huile.
• Le système intégré de circulation, peut effectuer la purification de circulation à l'intérieur de l'équipement, après dépassement de l'équipement.
• La machine est équipée de la surpression, surintensité, surcharge et les mesures brûlantes sèches de protection, peuvent être opération sans surveillance en ligne.











Bords

• Système de déshydratation (dégazez)

• Le navire de vide peut élargir l'aire d'évaporation efficacement. L'appareil de chauffage, étant placé sur le navire de vide, devient un vaporisateur. Ainsi l'aire d'évaporation du navire de vide est trois fois davantage que cela du navire ordinaire de vide. Cette innovation peut déshydrater et dégazer de manière efficace et efficiente.
• La structure optimale du système de déshydratation (dégazez) élargit la superficie de l'huile exposée au système de vide et prolonge la distance débordante d'huile dans le système de vide. Là a ainsi le temps suffisant pour enlever l'humidité et le gaz de l'huile par la vaporisation.

• Système de filtrage

• Les matériaux de filtrage avec les ouvertures variables sont faits en fibre de verre spécialisée. Les tailles de la fibre et de l'ouverture de filtrage diminuent graduellement aux différentes étapes de filtrage. Les impuretés avec différentes tailles particulaires sont filtrées point par point. La capacité d'enlever les particules et les impuretés est améliorée considérablement par cette méthode.
• Le système de filtrage a la finesse de filtrage stable et parfaite. La finesse de filtrage a plusieurs catégories, y compris 1, 2,3,4,5,6,10 l'huile β≥1000 du µm etc. après filtre.
• Le système de filtrage est équipé du rinçage et du dispositif inverses d'ordures. Il améliore l'efficacité du filtrage et prolonge la vie du filtre terriblement.

• Système de chauffage au mazout

• La structure unique d'appareil de chauffage chauffe l'huile uniformément.
• L'huile Heater System assure le ² de moins de 1,0 w/cm. Pendant le processus de chauffage, la détérioration d'huile provoquée par la surchauffe est évitée.
• La température d'huile peut être ajustée entre 20℃ sur l'appareil de chauffage 80℃.The est commandée manuellement ou automatiquement. L'appareil de chauffage s'arrêtera automatiquement quand la température d'huile atteint un certain degré.
• Étant installé avec des dispositifs de protection de sécurité, le système de chauffage est sûr et fiable. L'appareil de chauffage arrêtera l'opération automatiquement quand le volume d'huile de l'admission est si bas pour éviter les dommages de l'appareil de chauffage.

• Système de commande électrique d'appareil

• Les composantes principales de l'appareil électrique ont fait par Schneider, Siemens et ainsi de suite pour assurer la sécurité du système de commande.
• Ayant plusieurs systèmes de protection qui éviteront l'éjection d'huile, surcharge et au-dessus de la tension etc.

• Système de commande de niveau d'huile

• La boule de flottement de niveau d'huile ou le système infrarouge de contrôleur automatique de niveau liquide sont installés dans le navire de vide pour commander le niveau d'huile afin d'éviter l'huile suctioned dans la pompe à vide dans l'opération.
• La nouvelle innovation d'éliminer la mousse peut éviter l'huile suctioned dans la pompe à vide.

• Composants de haute qualité

• Les pièces de composante principale de produits de NSH tels que la pompe à vide, la pompe à huile et les appareils électriques sont de SIEMENS, de LEYBOLD, d'OMRON, de SCHNEIDER, de HYDAC, de NSH, d'AMICO etc. Il assure des produits de NSH de haute qualité et la fiabilité.





Structure et aspect

• Les produits de NSH adoptent la structure de châssis-bâti de bateau-forme pour assurer l'huile étanche et pour protéger l'environnement contre la pollution.
• L'équipement entier est caractérisé par de petite taille, léger et commode pour se déplacer autour.
• Diverses tailles et configurations (bouclier) disponibles.
• Disponible dans des options mobiles ou stationnaires.
• L'épurateur d'huile automatique de vide et l'épurateur d'huile antiexplosion de vide sont disponibles selon les besoins des clients.

●La configuration conventionnelle est principalement acier au carbone, selon les besoins de client, peut également choisir d'employer le matériel d'acier inoxydable de tuyau de réservoir, beau et non corrodé, peut travailler pendant longtemps. Les pièces d'alimentation secteur de ●, l'équipement de filtration, parties électriques de la configuration conventionnelle pour la configuration de norme nationale, clients peuvent également choisir les produits importés de haute qualité pour améliorer la représentation de l'équipement.





Principe de fonctionnement

La conception du filtre à huile de vide d'huile de turbine est basée sur le point d'ébullition d'eau et pétrole. Elle se compose de filtre principal, de système de chauffage, de filtre fin, de condensateur, de réservoir de vide, de filtre fin, de réservoir d'eau, de pompe à vide, de pompe de décharge et d'armoire électrique. La pompe à vide extrait l'air dans le réservoir de vide pour former un vide, l'huile externe agit en tant que pression atmosphérique, par le tuyau de prise dans le filtre principal d'enlever les grandes particules, et puis dans le réservoir de chauffage. Après le chauffage, tel que 40 | 75°C, l'huile entre dans le réservoir de vide par la vanne électromagnétique, qui peut automatique contrôle la quantité d'huile dans et hors de l'équilibre de réservoir de vide. L'huile passionnée se transforme en brouillard d'huile dans le réservoir de vide, et l'eau dans l'huile s'évapore rapidement dans les pulvérisateurs de vapeur, qui sont sucés dans le condensateur de la pompe à vide. La vapeur d'eau traverse le condensateur de nouveau à l'eau liquide et à la décharge. Le gaz dans le pétrole est rapidement enlevé par une pompe à vide. Après le réservoir de vide, l'huile passe par un filtre fin pour séparer les particules des impuretés, et alors le pétrole raffiné est déchargé.







Garanties et documentation

SINO-NSH justifie l'usine fournie sous ces spécifications contre des défauts dans le matériel et l'exécution sous le service normal d'utiliser-et pendant une période de seize (16) mois à partir de la date de l'expédition ou de douze (12) mois après le début du système. L'obligation de SINO-NSH sous cette garantie est limitée à la réparation ou à la fourniture, sans frais point FRANCO À BORD de fabrication, une partie semblable pour remplacer n'importe quelle partie, on s'est avéré que qui est défectueuse au cours de la période de garantie. SINO-NSH ne sera pas quoi qu'il arrive jugé responsable d'aucun dommage indirect ou consécutif. La garantie de bonne fin sera dans des limitations comme détaillée dans le paragraphe de devoir et de représentation de ces spécifications.

Deux (2) des copies de l'opération et les manuels de maintenance sont fournis avec chaque épurateur. Ces systèmes sont conçus pour fonctionner avec la plus grande simplicité et sont exigés, entrent en contact avec svp SINO-NSH pour les frais supplémentaires.







Spécifications techniques



Article		Unité	TF-30	TF-50	TF-100	TF-150	TF-200
Débit		L/H	1800	3000	6000	9000	12000
Chaîne de vide		MPA	- 0.06~~-0.096
Pression d'utilisation		MPA	≤0.3
Rapport de l'eau		Page par minute	≤ 100
Taille d'impureté		µm	≤ 5
Clarté		NAS (1638)	≤ 6
Température ambiante		℃	40-80
Valeur de démulsification		Μin	< 15
Alimentation d'énergie		V	~50Hz 380V (ou comme nécessaire)
Bruit fonctionnant		DB	≤ 70			≤ 75
Puissance de chauffage		Kilowatt	30	36	72	90	120
Puissance totale		Kilowatt	33	39	77	98	128
Diamètre d'admission (débouché)		Millimètre	DN25	DN32	DN40	DN50	DN65
Poids net		Kilogramme	420	550	750	850	950
Taille	longueur	Millimètre	1400	1550	1700	1800	1900
	largeur	Millimètre	1050	1100	1300	1400	1500
	taille	Millimètre	1650	1700	1850	1950	2050







Des autres types de nos machines d'épurateur d'huile

Épurateur d'huile de série de TF : Le système d'épurateur d'huile de turbine est particulièrement approprié à l'huile de graissage de turbine d'épuration. Il également applys pour traiter hydraulique, huile de liquide réfrigérant et toute autre lubrification dans lequel contiennent grand de l'eau, de la vapeur, des impuretés, de la boue, du diélectrique et du colloïde. Il peut les éliminer de manière efficace et efficiente.
Épurateur d'huile de série de BT : Le système de filtre à huile de lubrification conviennent particulièrement à épurer et à reconstituer l'huile hydraulique, l'huile de machine, l'huile de liquide réfrigérant et la diverse autres huile de lubrification.
Épurateur d'huile de série de GER : Le système de régénération d'huile usagée convient pour régénérer l'huile utilisée de moteur à combustion interne comprenant l'huile de moteur diesel, huile de moteur à essence, et a employé l'huile hydraulique, l'autre huile de lubrification utilisée des machines.

Épurateur d'huile de série de GED : il est employé pour réutiliser toutes sortes d'huile usagée dans le pétrole bas ou le carburant diesel avec de haute qualité.





Au sujet de nous : ►Nous sommes la principale fabrication près de 25 ans d'expérience et fournissons la meilleure qualité et les plus hautes machines de purification d'huile d'interprétation coûtée. Notre équipement d'épurateur d'huile sont construits par les matières premières de haute qualité avec la plus nouvelle technologie de pointe par beaucoup de techniciens qualifiés et de travailleurs professionnels. Nous sommes honnêtes à chaque client et responsables de chaque machine que nous nous sommes vendue, nous offrons grand service après-vente, lorsque quand le client a besoin de nous, aucune matière avant ou après l'achat, nous ne sont accessible en ligne ou appelante, pour faire une réponse rapide et instantanée au client.

►nous avons pratiqué dans cette industrie pendant toutes ces années, et avons des expériences sur place riches aussi. Tous les cas sur place, svp nous contactent pour une solution.
►Pour des spécifications produit détaillées, laissez-svp nous votre email ou mobile non. Pour t'envoyer le catalogue. Merci !
