Générateur d'air sec entièrement automatique Tisser et purifier l'air Point de rosée -55 à -75 °C

Générateur d'air sec entièrement automatique Tisser et purifier l'air Point de rosée -55 à -75 °C

1. Fonction
Sino-NSH ADK dry air generator is designed to provide high-purity dry air with a dew point of up to -55℃~-75℃ for large power equipment such as transformers and reactors during installation and maintenanceIl peut remplacer les méthodes de séchage traditionnelles telles que la circulation d'huile chaude, la supplémentation en azote et l'aspiration pour sécher l'intérieur du transformateur, qui n'est pas affecté par l'humidité dans l'air,et est plus efficace, économique, sûr et respectueux de l'environnement.
Ce dispositif est adapté aux opérations internes des grands transformateurs et est conçu pour assurer la sécurité des opérateurs.empêche l'intrusion de l'atmosphère extérieure lorsqu'elle est très sècheIl peut éviter les accidents causés par les opérateurs internes en raison de la transpiration, de la conductivité et de l'asphyxie due au manque d'oxygène, et assurer la sécurité des opérations internes du transformateur.

1. Éliminer l'humidité de l'air: la limite du point de rosée de l'air traité peut être inférieure à -80°C.
2. Retirer les particules de l'air.
3. Remplacer le séchage par remplissage d'azote ou le séchage par circulation d'huile chaude lors de la construction du transformateur pendant la nuit.
4. Fournir de l'air sec pendant l'installation et l'entretien du transformateur pour assurer la sécheresse à l'intérieur du transformateur.
5. Remplissez la bouteille d'air sec.

2. Application
Lors de l'utilisation du générateur d'air sec de la série ADK pour l'installation et l'entretien des équipements électriques, il ne sera pas affecté par les changements des conditions climatiques extérieures,spécialement pour les opérations nocturnesIl suffit de sceller les brides et de remplir l'air sec à 0,02-0,03Mpa. Il n'est pas nécessaire d'ajouter de l'huile, de reconstituer l'azote ou d'aspirer.Les réacteurs et autres équipements électriques ne seront pas affectés par l'humidité, ce qui réduit considérablement la charge de travail, raccourcit la période de construction et améliore la qualité de l'installation et de l'entretien.Le générateur d'air sec de la série ADK convient également au séchage à l'air et au séchage par circulation dans les entrepôtsIl convient également au séchage de l'azote, de l'hydrogène des groupes électrogènes et des équipements SF6.

3Principe
L'atmosphère pénètre dans le réservoir de stockage du gaz par le compresseur d'air, et la majeure partie de l'eau est comprimée, liquéfiée et déchargée par la vanne de vidange.puis il entre dans le séchoir réfrigérateur, la vapeur d'eau est condensée en eau, et l'air est séché pour la deuxième fois; puis il entre dans le séchoir à adsorption pour le troisième séchage, adsorbe l'eau résiduelle,et passe ensuite à travers le filtre à air de haute précision à l'équipement qui a besoin de gaz sec.

4. Structure
Le générateur d'air sec ADK est un générateur d'air sec mobile de haute pureté composé principalement d'un système de source d'air, d'un système de séchage par congélation, d'un système de séchage par adsorption,un système de filtration de l'air et un système de commande électrique intelligent PLC.
Composition du système de source d'air: il est constitué d'un filtre à poussière, d'un compresseur d'air à vis, d'un radiateur (refroidissement de l'air), d'un séparateur air-eau et d'un filtre, et produit un gaz propre et exempt d'huile.
Composition du système de lyophilisation: ce dispositif utilise principalement une unité de réfrigération par compression à haute température entièrement fermée,qui a des performances stables et fiables et peut obtenir une plus grande capacité de refroidissementLa configuration du système adopte des unités de compresseur entièrement fermées importées, des échangeurs de chaleur d'air, des évaporateurs, des séparateurs air-eau et des filtres fins; dans le processus de réfrigération,le réfrigérant R22 passe d'abord par un compresseur de réfrigération par compression à haute température entièrement fermé;, un refroidisseur, un sécheur et une soupape magnétique, et enfin retourne au compresseur de réfrigération par l'évaporateur, et obtient un environnement à basse température de 0 à 5 °C à l'intérieur de l'évaporateur.
Contrôle électrique: la partie électrique de commande principale adopte Schneider Electric; la performance électrique de l'ensemble de la machine est stable, sûre et fiable.

5Les spécifications.

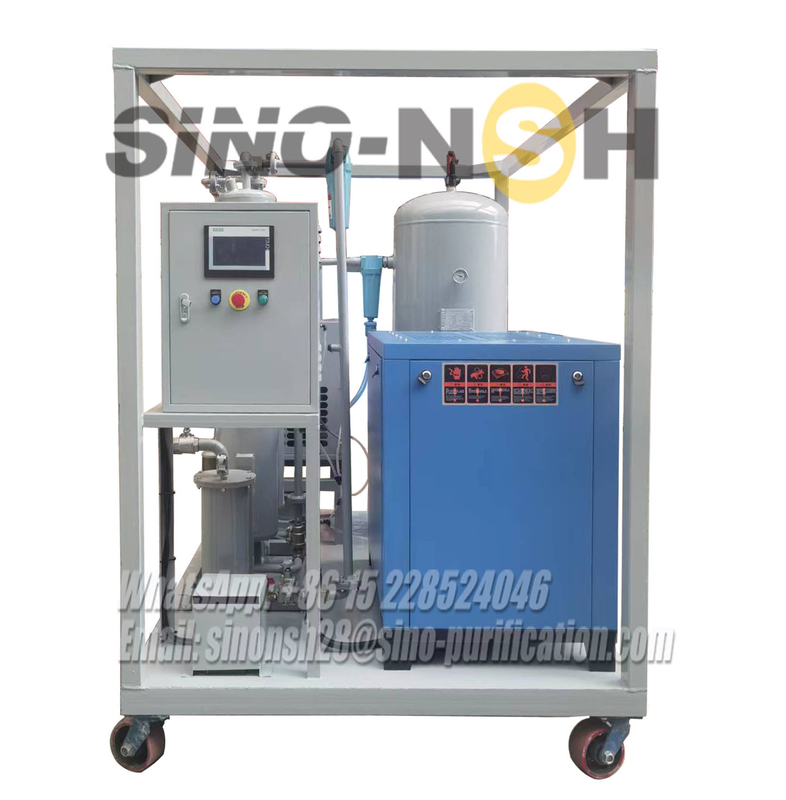

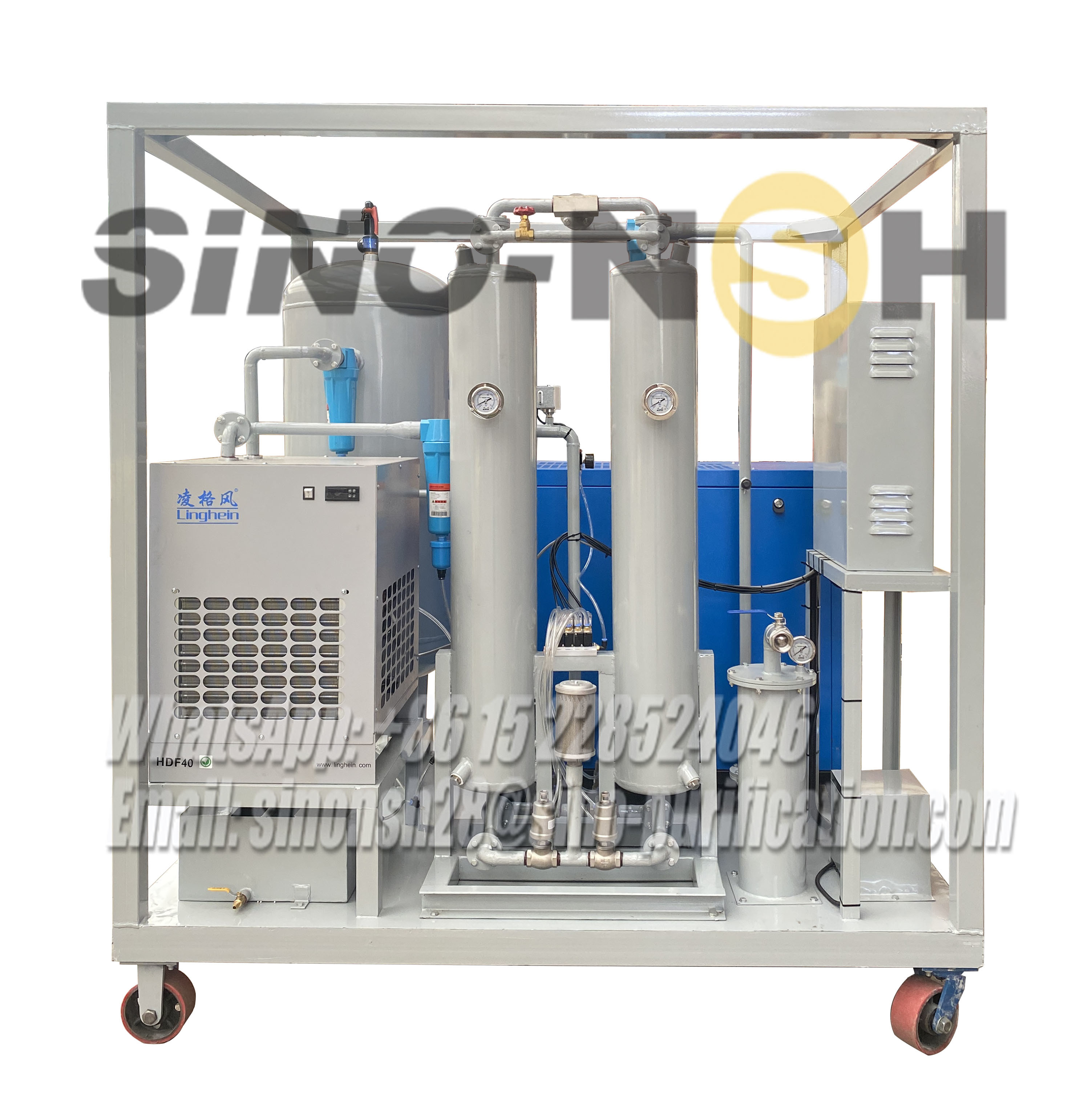

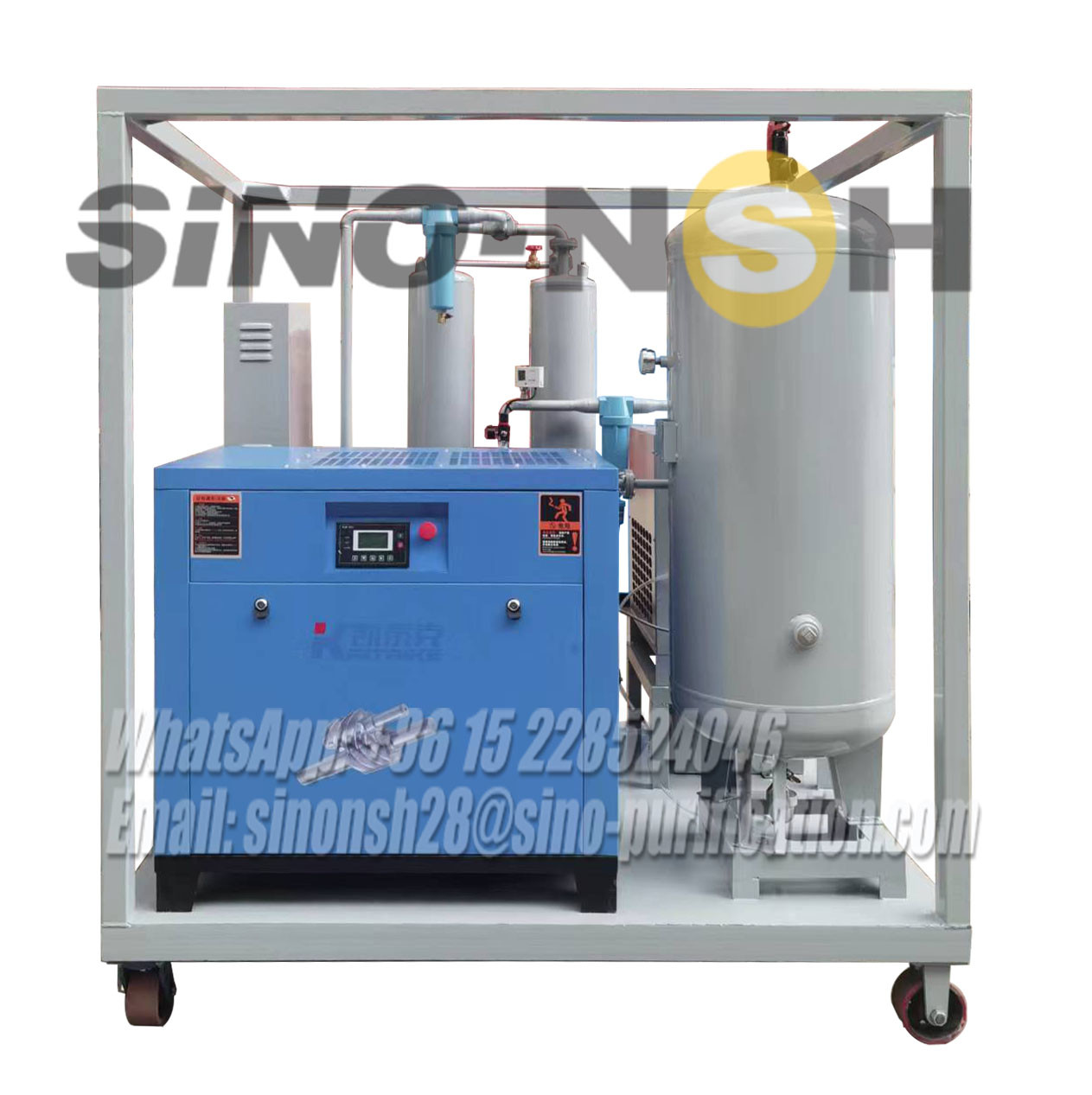

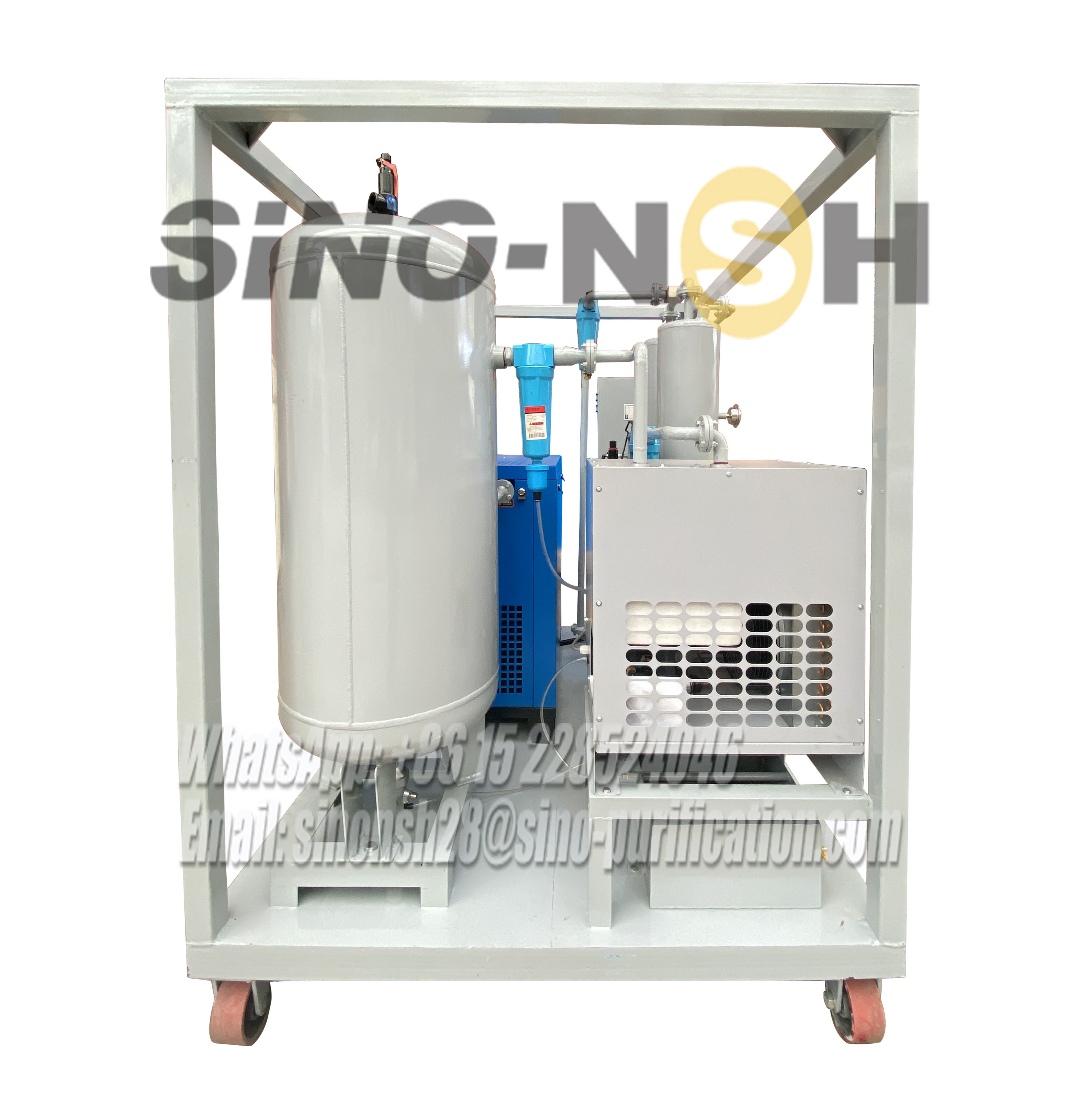

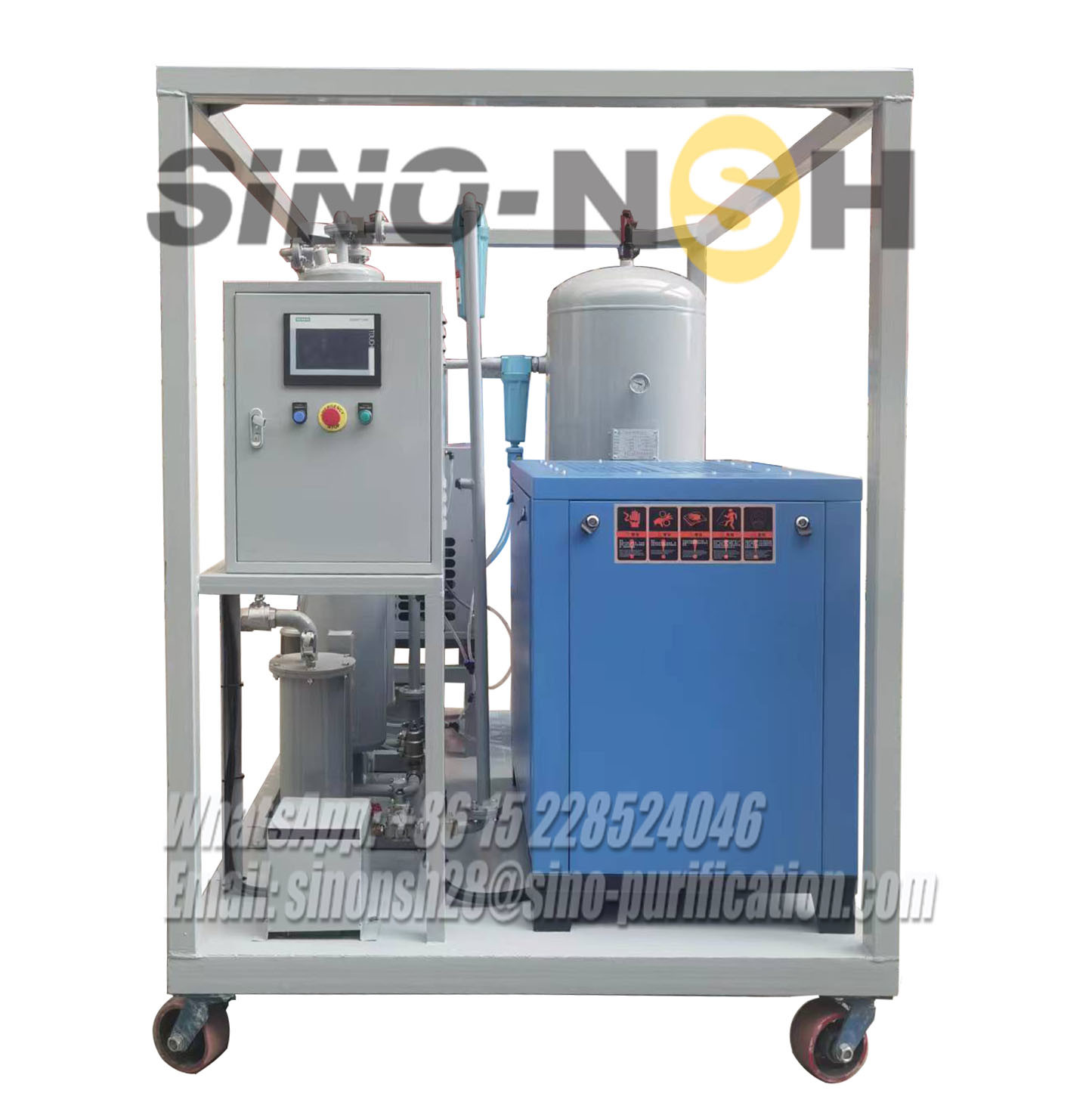

6. Image de référence
