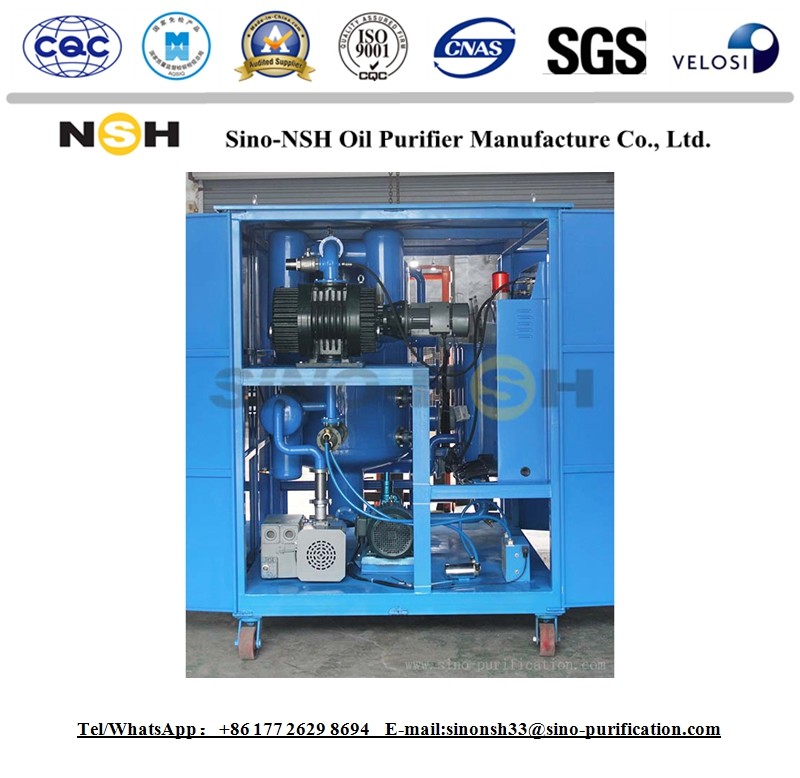

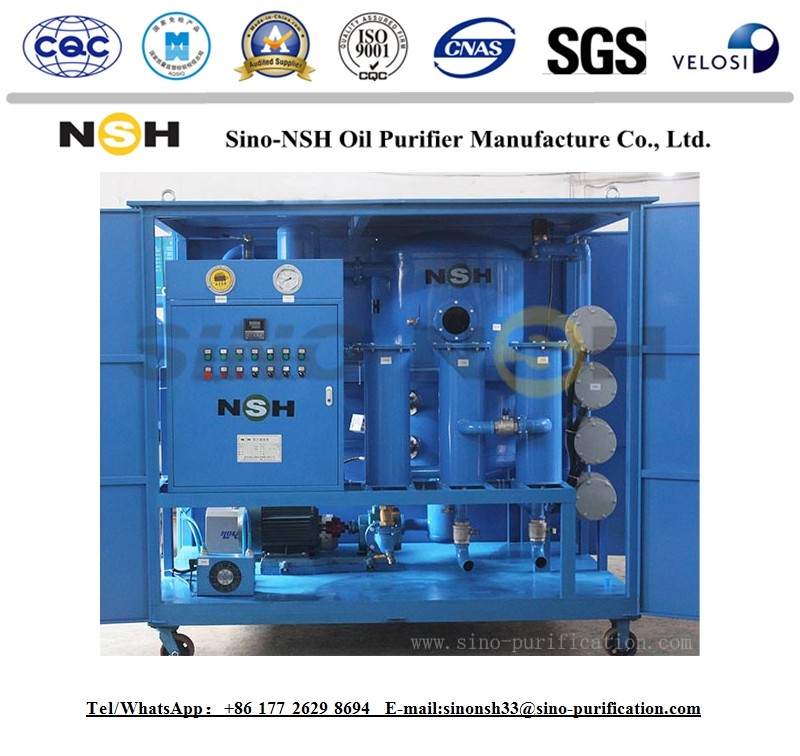

Unité de traitement de l'huile du transformateur à vide à double étage de 40 kW, 3000 L/H

Unité de traitement de l'huile du transformateur à vide à double étage de 40 kW, 3000 L/H

Généraux

La série NSH VFD est principalement conçue pour améliorer les performances de l'huile isolante. Cette série élimine efficacement et rapidement des traces d'eau, de gaz et de particules de l'huile isolante,améliorer les performances des transformateurs, des disjoncteurs, des inducteurs mutuels, des câbles et des condensateurs avec systèmes d'isolation.huile isolante pour transformateurs haute tension et ultra-haute tensionEn outre, il convient au traitement de l'huile de lubrification à faible viscosité.

Conditions de fonctionnement:

L'installation doit être conçue pour fonctionner de manière satisfaisante à des températures ambiantes allant de -20°C à 55°C.

Définition

La série NSH VFD utilise la technologie de coacervation, la technologie de coalescence, la technologie de séparation et la technologie de purification raffinée.particules de carbone, des gaz libres et dissous, et des particules provenant de l'huile isolante.

Les bords

• Pour éliminer efficacement et rapidement de l'huile isolante l'eau libre et soluble, le carbone, les gaz libres et dissous et les particules.
• Améliorer considérablement la valeur de la tension de rupture.
• Facile à manipuler et à entretenir.
• Injecter de l'huile dans les transformateurs
• Travail en ligne
• Moins de frais de maintenance et de remplacement
• Efficacité et efficacité élevées
• Petite taille, poids léger, faible bruit
• Différentes tailles et configurations (bouclier) sont disponibles.

Principaux composants

a. Préfiltre:

Utilise un filtre à 50-80 mailles pour éliminer les particules de grande taille

b. appareil de chauffage électrique:

Le système de chauffage à l'huile assure moins de 1,0 w/cm2.Le chauffage est commandé manuellement ou automatiquementLe système de chauffage s'arrête automatiquement lorsque la température de l'huile atteint un certain degré.Le chauffage s'arrête automatiquement lorsque le volume d'huile d'entrée est trop faible pour éviter les dommages du chauffage.

c. Chambre sous vide:

Utilise la technologie de coacervation, la technologie de coalescence, la technologie de séparation et la technologie de purification raffinée pour éliminer l'eau libre, soluble, les gaz libres et dissous.La boule flottante au niveau de l'huile ou le système de réglage automatique du niveau du liquide infrarouge sont installés dans le récipient sous vide pour contrôler le niveau d'huile afin d'éviter que l'huile ne soit

La nouvelle innovation consistant à éliminer la mousse permet d'éviter que l'huile ne soit aspirée dans la pompe à vide.

d. refroidisseur d'huile:

Il est relié entre la chambre à vide et la pompe à racines, la pompe à vide pour éviter que l'huile ne pénètre dans la pompe à racines et la pompe à vide.

e. Pompe de décharge d'huile:

Featuring high suction capabilities removes oil from the processing chamber and discharges the oil through a filter before it is directed either through the discharge port or is re-circulated within the system.

f. Filtre fin:

L'huile reçoit son traitement final de "polissage" en passant par un élément à haute performance.

g. sonde de prélèvement:

Deux sondes de prélèvement (2) doivent être fournies, une pour l'huile entrante et une pour l'huile transformée.

h. soupapes d'entrée et de sortie:

Des soupapes manuelles sont fournies pour la connexion d'entrée et de sortie.

i. soupape de recirculation manuelle:

Une soupape manuelle est fournie pour la recirculation.

j. Connexion de séchage du transformateur:

Un transformateur à vide.

k. Panneau de commande:

L'instrumentation, les alarmes et les verrouillages, l'instrumentation et les commandes électriques sont situés dans le boîtier de type NEMA 12.Plusieurs feux de pilotage sont prévus pour indiquer l'état opérationnel (allumé/éteint) des composants clés et les conditions d'alarme..

Spécifications techniques:

Autres types de nos purificateurs d'huile

Purificateur d'huile de la série TF: Le système de purification de l'huile de turbine est particulièrement adapté à la purification de l'huile de lubrification des turbines.vapeurIl peut éliminer efficacement et efficacement les impuretés, les boues, les diélectriques et les colloïdes.
Purificateur d'huile de la série LV: Le système de filtre à huile de lubrification est particulièrement adapté à la purification et à la restauration de l'huile hydraulique, de l'huile de machine, de l'huile de liquide de refroidissement et de diverses autres huiles de lubrification.
Purificateur d'huile de la série GER: le système de régénération d'huile usée est adapté à la régénération d'huile moteur à combustion interne utilisée, y compris l'huile moteur diesel, l'huile moteur essence et l'huile hydraulique utilisée,autres huiles de lubrification utilisées pour les machines.

Purificateur d'huile de la série GED: il est utilisé pour recycler toutes sortes d'huiles usées en huile de base ou huile diesel de haute qualité.

À propos de nous:
Nous sommes un fabricant de premier plan avec près de 25 ans d'expérience et fournissons des machines de purification d'huile de la meilleure qualité et de la plus haute performance de coût.Nos équipements de purification d'huile sont construits à partir de matières premières de haute qualité avec les dernières technologies avancées par de nombreux techniciens qualifiés et travailleurs professionnelsNous sommes honnêtes avec chaque client et responsables de chaque machine que nous avons vendue, nous offrons un excellent service après-vente, à tout moment où le client a besoin de nous, peu importe avant ou après l'achat,Nous sommes disponibles en ligne ou par téléphone, pour répondre rapidement et instantanément au client.
Nous avons exercé dans ce secteur pendant toutes ces années et nous avons également une riche expérience sur place.
Pour les spécifications détaillées du produit, veuillez nous laisser votre e-mail ou votre numéro de téléphone portable.
