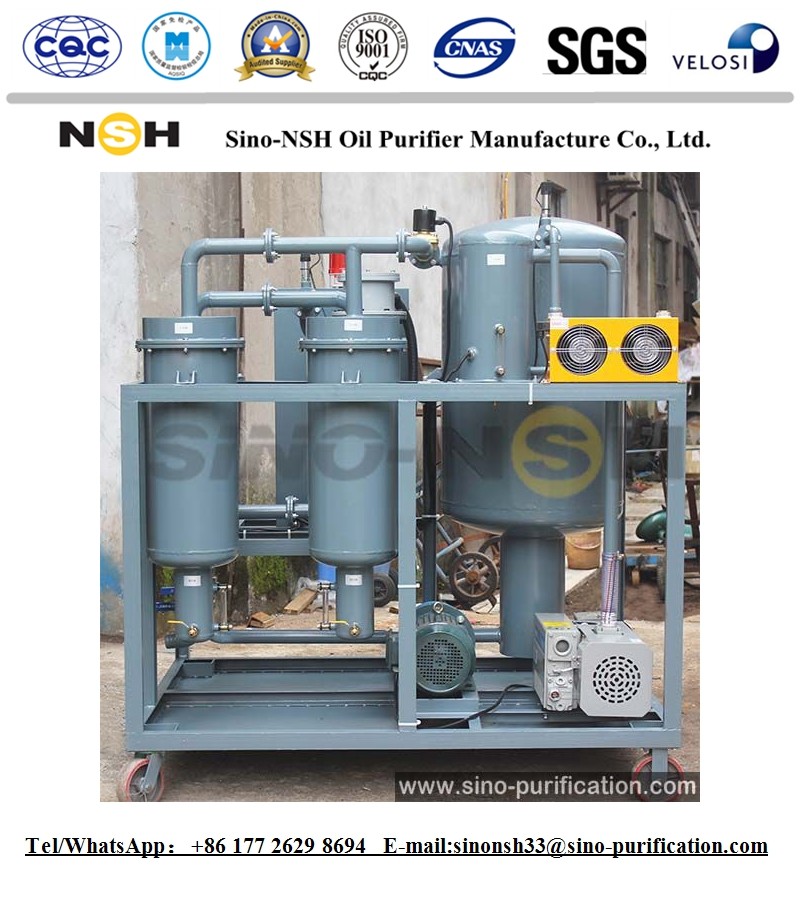

Unité de filtration et de purification d'huile de turbine électrique de 6000 L/h

Système électrique de filtration sous vide pour purificateur d'huile à turbine de 6000 litres / h

Application du projet

La série TF est particulièrement adaptée à la purification de l'huile de lubrification des turbines. Elle s'applique également au traitement de l'huile hydraulique, de l'huile de refroidissement et d'autres lubrifiants contenant une grande quantité d'eau, de vapeur, d'impuretés,les boues, diélectrique et colloïde.

La série TF permettra d'améliorer les propriétés de l'huile de turbine,d'autres lubrifiants et prolonger la durée de maintenance de la turbine ou de tout autre équipement équipé d'un système de lubrification et les maintenir en bon état de fonctionnement.

Définition

Le purificateur d'huile à turbine de la série TF est développé à l'aide de la technologie d'évaporation sous vide, de la technologie de coagulation, de la technologie de coalescence, de l'ingénierie de séparation et de la technologie de purification raffinée.Il peut éliminer efficacement et rapidement l'eau, des gaz, des impuretés, des colloïdes et des substances diélectriques dans des conditions de vide élevé, permettant la réutilisation des huiles usées.

L'huile de lubrification des turbines ou d'autres équipements équipés de systèmes de lubrification doit souvent être remplacée en raison du mélange de vapeur, d'eau et d'autres impuretés.la détérioration de l'huile peut entraîner une défaillance de la machine ou avoir un impact négatif sur les opérations normales.

La série TF peut effectivement prolonger la durée de vie de l'huile et protéger les turbines et autres machines équipées de systèmes de lubrification contre les dommages.

Caractéristiques

1. Système de filtration à densité progressive en trois étapes
   L'élément filtrant à base de matériau filtrant importé (HPM) offre une haute précision, une longue durée de vie et une utilisation répétée sans avoir besoin d'un remplacement fréquent, filtrant ainsi efficacement les impuretés de l'huile.L'élément filtrant est caractérisé par une haute précision de filtration, une grande capacité de retenue de saleté, une faible résistance et une longue durée de vie.Cela crée un système fiable de filtration des polluants solides qui assure la propreté de l'huile et répond aux normes de fonctionnement de l'huile de turbine dans l'industrie de l'énergieLes éléments filtrants peuvent fonctionner dans différentes spécifications (1, 3, 5, 10/> 10 μm) avec une combinaison d'éléments filtrants en acier inoxydable, généralement en groupes de trois ou plus.Contrairement aux filtres à huile à plaque et à cadre, le remplacement fréquent du papier filtre n'est pas nécessaire, ce qui réduit les déchets d'huile de turbine.

2. Système de démulsification de l'eau
   En utilisant des matériaux polymères et copolymères avancés, ce système peut rapidement démultiplier et séparer l'eau de l'huile, ce qui permet une déshydratation complète avec une efficacité élevée.Pour les unités présentant une contamination significative de l'eau, un filtre de séparation coalescente spécialisé assure un taux d'élimination de l'eau encore plus élevé.

3. Séparation par agrégation et évaporation par flash 3D
   Ce système élimine rapidement et soigneusement l'eau et le gaz de l'huile, assurant ainsi une purification optimale.

4. Technologie de traitement des huiles à basse température
   Cette technologie élimine complètement l'eau de l'huile, ce qui garantit que la pression de l'huile répond aux normes requises.

5. Système de refoulement
   Conçu pour un rinçage rapide des éléments de filtre sujets à obstruction, ce système assure une purification continue sans avoir besoin d'un démontage et d'un nettoyage manuels.

6. Contrôleur automatique infrarouge
   Développé par l'entreprise, ce contrôleur automatise l'entrée d'huile par une soupape magnétique, décharge l'huile par la pompe à huile et maintient un niveau d'huile équilibré dans le réservoir sous vide.

7. Contrôle du blocage du dispositif de chauffage
   À l'aide d'un régulateur de niveau de liquide infrarouge, l'équipement détecte et analyse les niveaux de liquide, empêchant ainsi la combustion à sec du dispositif de chauffage.

8. Système de chauffage équilibré
   Ce système assure un chauffage uniforme de l'huile, avec une vitesse de chauffage rapide qui empêche la carbonisation localisée.

9. Contrôle du chauffage régional flou
   Ce système ajuste automatiquement les opérations de chauffage en fonction de la température réglée, assurant un chauffage stable et équilibré sans fluctuations de température.

10. Contrôleur de température intelligent à écran numérique
    Équipé de limites de température de chauffage supérieure et inférieure réglables, le contrôleur offre un contrôle stable et une affichage intuitive de la température.assurer la sensibilité et l'exactitude sans délai.

11. Contrôle de chauffage en groupe ou en plusieurs étapes
    Pour les équipements à grande puissance de chauffage, il est possible d'utiliser le contrôle de groupe ou le chauffage en plusieurs étapes.tandis que le chauffage en plusieurs étapes ajuste automatiquement la puissance de chauffage en fonction de la température de l'huileCela permet un chauffage rapide à basse température et un fonctionnement économe en énergie en maintenant des températures prédéfinies, en évitant la surchauffe ou la carbonisation.

12. Système de circulation intégré
    La machine comprend un système de circulation interne pour la purification continue de l'huile dans l'équipement.

13. Mesures de protection complètes
    Équipée d'une protection contre la surpression, le surcourant, la surcharge et la combustion à sec, la machine peut fonctionner sans surveillance et en ligne.

Les bords

• Système de déshydratation (Degas)

• Le récipient sous vide peut accroître efficacement la zone d'évaporation.Ainsi, la surface d'évaporation du récipient sous vide est trois fois supérieure à celle du récipient sous vide ordinaireCette innovation permet de déshydrater et de dégazer efficacement et efficacement.
• La structure optimale du système de déshydratation (dégazage) augmente la surface de l'huile exposée au système sous vide et prolonge la distance de débit de l'huile dans le système sous vide.Ainsi, il y a suffisamment de temps pour éliminer l'humidité et le gaz de l'huile par vaporisation.

• Système de filtrage

• Les matériaux de filtration à ouvertures variables sont fabriqués à partir de fibres de verre spécialisées, dont la taille et l'ouverture diminuent progressivement au cours des différentes étapes de filtration.Les impuretés de différentes tailles de particules sont filtrées par étapes.La capacité d'élimination des particules et des impuretés est grandement améliorée par cette méthode.
• Le système de filtrage a une finesse de filtrage stable et parfaite.3,4,5,6,10 μm etc. huile β≥1000 après filtration.
• Le système de filtrage est équipé d'un dispositif de rinçage inverse et de la saleté. Il améliore l'efficacité du filtrage et prolonge la durée de vie du filtre terriblement.

• Système de chauffage à l'huile

• La structure unique du chauffe-eau chauffe l'huile de façon uniforme.
• Le système de chauffage à l'huile garantit moins de 1,0 w/cm2.
• La température de l'huile peut être réglée entre 20°C et 80°C. Le chauffe-eau est contrôlé manuellement ou automatiquement.
• Le système de chauffage est sûr et fiable, car il est équipé de dispositifs de protection de sécurité.Le chauffage s'arrête automatiquement lorsque le volume d'huile d'entrée est trop faible pour éviter les dommages du chauffage.

• Système de commande des appareils électriques

• Les principaux composants de l'appareil électrique fabriqué par Schneider, Siemens, etc. assurent la sécurité du système de commande.
• Disposant de plusieurs systèmes de protection qui évitent l'éjection d'huile, la surcharge et la surtension, etc.

• Système de contrôle du niveau d'huile

• The oil-level floating ball or infrared liquid level automatic controller system are installed in the vacuum vessel to control the oil level so as to avoid the oil being suctioned into vacuum pump in the operation.
• La nouvelle innovation consistant à éliminer la mousse permet d'éviter que l'huile ne soit aspirée dans la pompe à vide.

• Composants de haute qualité

• Les principaux composants des produits NSH tels que la pompe à vide, la pompe à huile et les appareils électriques proviennent de SIEMENS, LEYBOLD, OMRON, SCHNEIDER, HYDAC, NSH, AMICO, etc.Il assure la qualité et la fiabilité des produits NSH..

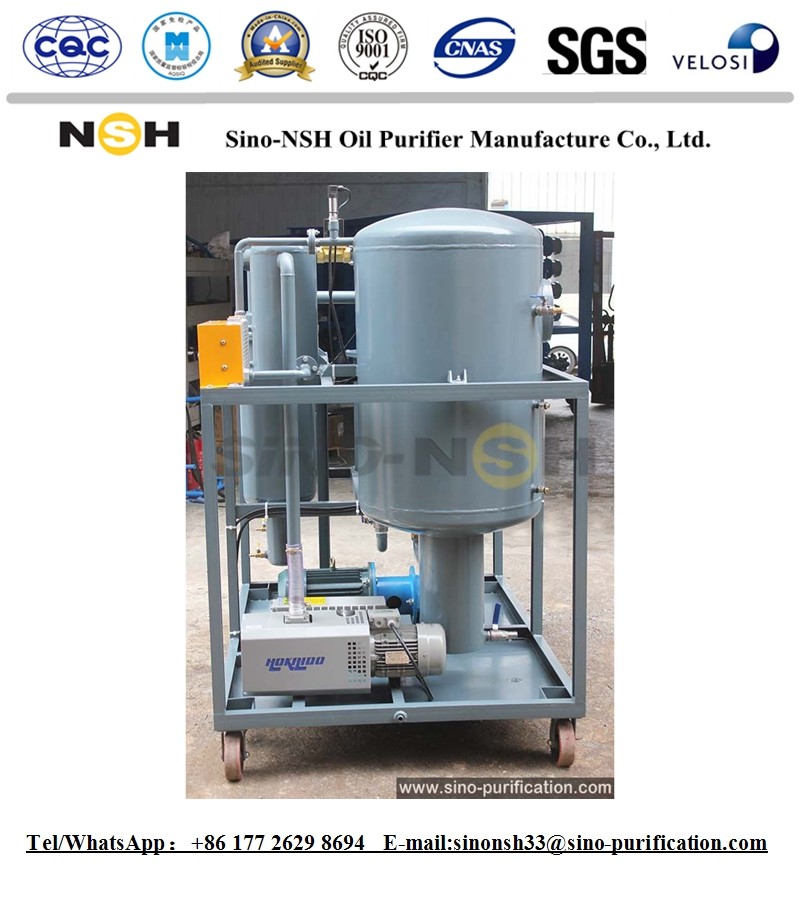

Structure et apparence

• Les produits NSH adoptent une structure de châssis en forme de navire pour assurer l'étanchéité à l'huile et protéger l'environnement de la pollution.
• L'ensemble de l'équipement se caractérise par sa petite taille, son poids léger et son déplacement pratique.
• Différentes tailles et configurations (bouclier) sont disponibles.
• Disponible en option mobile ou fixe.
• Le purificateur d'huile sous vide automatique et le purificateur d'huile sous vide anti-explosion sont tous deux disponibles selon les besoins des clients.

Principe de fonctionnement

Lorsque la machine de purification de l'huile démarre, l'huile contaminée pénètre dans le filtre primaire sous l'effet d'une différence de pression, dans laquelle de grandes particules de particules sont filtrées.De là, l'huile est chauffée et passe dans le filtre secondaireEnsuite, l'huile passe dans le séparateur d'eau, l'eau libre et soluble est séparée de l'huile et drainée vers le collecteur d'eau.L'huile passe à travers le filtre fin et les particules fines de matières sont éliminées pendant le processusFinalement, l'huile entre dans le réservoir sous vide, où les traces d'eau résiduelles sont éliminées et la vapeur est condensée dans le condensateur ou expulsée par le système sous vide.L'huile réutilisée est drainée par pompe à huile à la fin.

Garanties et documentation

SINO-NSH Warrants the plant supplied under this specification against defects in material and workmanship under normal use and service for a period of sixteen (16) months from date of shipment or twelve (12) months after the start up of the systemL'obligation de SINO-NSH au titre de la présente garantie est limitée à la réparation ou à la fourniture, sans frais au point de fabrication, d'une pièce similaire pour remplacer toute pièce,dont il a été prouvé qu'il était défectueux pendant la période de garantieSINO-NSH ne peut en aucun cas être tenue responsable des dommages indirects ou consécutifs.La garantie de performance sera dans les limites détaillées dans le paragraphe "Duty & performance" de la présente spécification..

Deux exemplaires de manuels d'utilisation et d'entretien sont fournis avec chaque purificateur.S'il vous plaît contacter SINO-NSH pour les frais supplémentaires.

Spécifications techniques
