Système de filtration de la machine de purification d'huile à turbine de 3000L/h pour le recyclage et le traitement des huiles usées

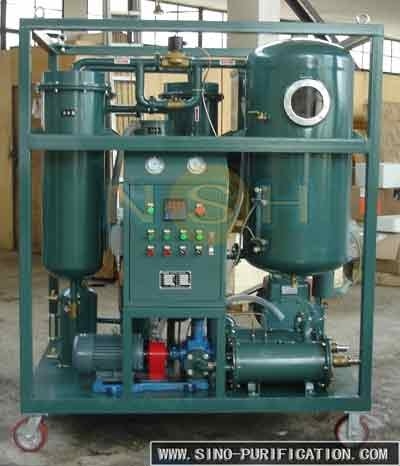

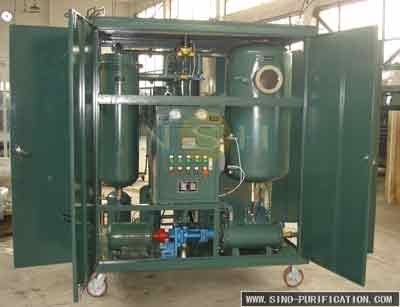

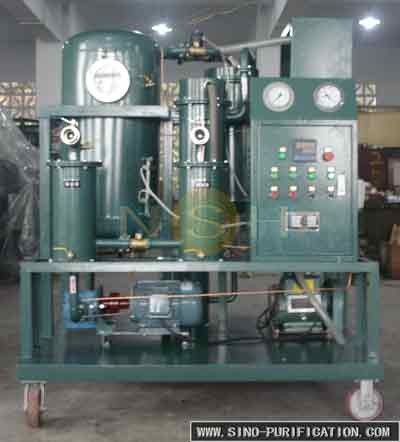

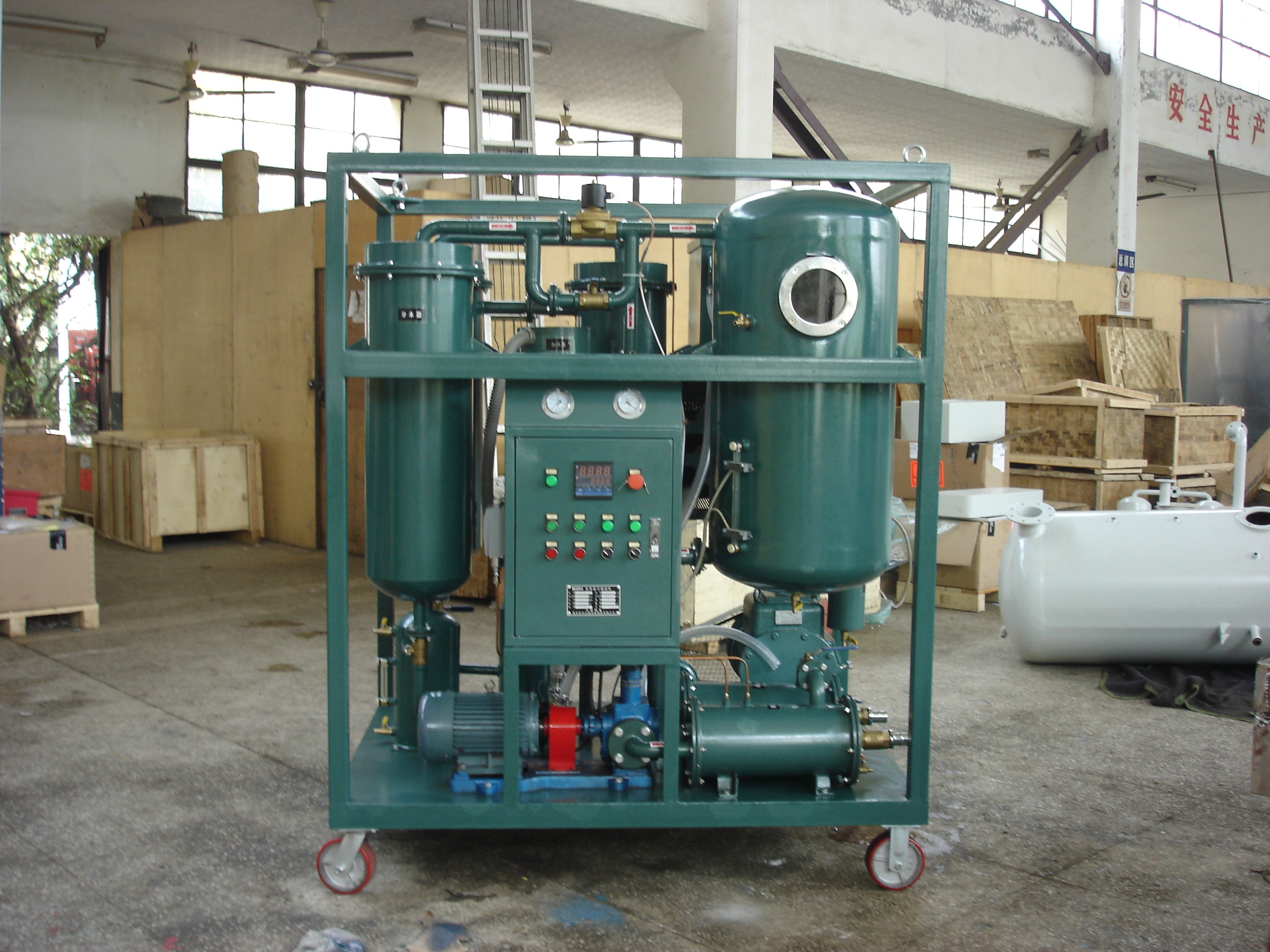

Système de filtration de la machine de purification de l'huile de turbine à vide 3000L/h

Application du projet

Le filtre à vide à huile de turbine de la série TF intègre le séchage sous vide, la technologie de séparation, la technologie de condensation, la technologie d'adsorption et la technologie de filtration de précision.Il peut rapidement et de manière fiable éliminer l'humiditéIl peut également réduire les pertes diélectriques et la valeur acide, améliorer le degré de démulsification,améliorer la qualité du pétrole. Il peut réaliser le fonctionnement en ligne, peut automatiquement drainer l'eau sans arrêter la machine, de sorte que l'huile de déchets peut atteindre la norme d'utilisation de l'huile neuve, et est facile à utiliser.

Définition

Le filtre à vide de l'huile de turbine utilise un filtre à cartouche à plusieurs étages avec une forte capacité d'élimination des impuretés.Le filtre grossier utilise un élément filtrant lavable à débit élevé avec une efficacité de filtration élevée, qui peut éliminer une grande quantité d'impuretés dans l'huile: l'élément filtrant de précision adopte la technologie "graduellement dense", avec une haute précision de filtration, une grande capacité de retenue de saleté,résistance élevée, longue durée de vie, et peut éliminer les particules fines dans l'huile.

Principe de fonctionnement
Lorsque le filtre à huile sous vide de l'huile de turbine fonctionne, l'huile polluée pénètre dans le chauffage par l'entrée sous l'action de l'aspiration sous vide à pression atmosphérique externe.L'huile chauffée pénètre dans le filtre primaireL'huile pénètre ensuite dans le séparateur sous vide et passe par le dispositif spécial de divergence.Le dispositif divergent produit une grande surface par unité de volume d'huile, exposant l'huile contaminée à un vide à température relativement basse, éliminant ainsi l'eau et les gaz nocifs de l'huile.Le mélange de vapeur d'eau évaporée et de gaz se condense en liquide à travers le réservoir d'eau et le refroidisseurL'huile éliminée par l'eau est introduite dans le filtre fin par la pompe de décharge pour éliminer les impuretés de particules,C' est ça.Selon la quantité d'eau contenue, il faut plusieurs cycles pour éliminer complètement l'eau.

Caractéristiques

1) Adopter la technologie de vide par coalescence, l'absorption moléculaire, le séchage sous vide, la démulsification automatique et d'autres technologies en une seule, sans utiliser d'additifsdémulsification, complètementdémulsification.

2) unique- Je vous en prie.fois méthode de déshydratation, non seulement peut séparer beaucoup d'eau dans l'huile, mais peut également éliminer les traces d'eau dans l'huile, la déshydratation et l'efficacité d'émulsification est élevée,afin que l'huile émulsionnée trouble grave peut également devenir propre transparent.

3) L'équipement adopte le système de chiffrement et de filtrage par étapes. Le filtre peut être nettoyé et utilisé à plusieurs reprises, le faible coût des consommables, la longue durée de vie, la configuration du filtre de haute précision peuvent éliminer efficacement les particules fines et les impuretés de l'huile.

4) L'appareil de condensation moyenne combiné à une technologie de refroidissement par vent et par eau est utilisé pour condenser et déshydrater le gaz mélangé à haute température et à haute chaleur extrait.améliorer la puissance de sortie effective de l'équipement, prolonger considérablement la durée de vie des accessoires et rendre les équipements plus durables;

5) chauffe-eau avec conception à faible charge, pour assurer que le chauffe-huile peut uniformémentchaleur, peut éviter efficacement le craquage de l'huile et les dommages du vieillissement;

6) Leavancéesystème électrique et système de contrôle automatique du niveau d'huile infrarouge. La commande automatique ne se produira pas lorsque l'huile circule;

7) Il peut réaliser un fonctionnement en ligne sans surveillance avec une turbine à vapeur, une turbine à eau et d'autres équipements. Faible bruit, conforme aux normes mondiales élevées de protection de l'environnement;

8) L'équipement peut drainer automatiquement l'eau sans s'arrêter, ce qui simplifie et humanise le fonctionnement de l'équipement;

9) Si la valeur acide de l'huile dépasse la norme, le dispositif de régénération BZ peut être utilisé conjointement pour réduire la valeur acide et la perte diélectrique, la valeur acide après traitement de l'huile (mgKOH/g) ≤ S0.03; il estpeut également purifier l'huile par la vapeur, la fuite d'eau, le vieillissement, l'acide,mousse et émulsification afin que les indices de qualité de l'huile répondent aux exigences de "GB/T 7596-2008" Norme de qualité pour l'huile de turbine à vapeur en fonctionnement ". En lignedémulsification, déshydratation, élimination des acides, élimination des impuretés, de sorte que l'huile de turbine turbidisée sérieuse devienne claire et transparente.

Les bords

• Système de déshydratation (Degas)

• Le récipient sous vide peut augmenter efficacement la zone d'évaporation.Ainsi, la surface d'évaporation du récipient sous vide est trois fois supérieure à celle du récipient sous vide ordinaireCette innovation permet de déshydrater et de dégazer efficacement et efficacement.
• La structure optimale du système de déshydratation (dégazage) augmente la surface de l'huile exposée au système sous vide et prolonge la distance de débit de l'huile dans le système sous vide.Ainsi, il y a suffisamment de temps pour éliminer l'humidité et le gaz de l'huile par vaporisation.

• Système de filtrage

• Les matériaux de filtration à ouvertures variables sont fabriqués à partir de fibres de verre spécialisées, dont la taille et l'ouverture diminuent progressivement au cours des différentes étapes de filtration.Les impuretés de différentes tailles de particules sont filtrées par étapes.La capacité d'élimination des particules et des impuretés est grandement améliorée par cette méthode.
• Le système de filtrage a une finesse de filtrage stable et parfaite.3,4,5,6,10 μm etc. huile β≥1000 après filtration.
• Le système de filtration est équipé d'un dispositif de rinçage inverse et de dépollution, ce qui améliore l'efficacité de la filtration et prolonge considérablement la durée de vie du filtre.

• Système de chauffage à l'huile

• La structure unique du chauffe-eau chauffe l'huile de façon uniforme.
• Le système de chauffage à l'huile garantit moins de 1,0 w/cm2.
• La température de l'huile peut être réglée entre 20°C et 80°C. Le chauffage est contrôlé manuellement ou automatiquement.
• Le système de chauffage est sûr et fiable, car il est équipé de dispositifs de protection de sécurité.Le chauffage s'arrête automatiquement lorsque le volume d'huile d'entrée est trop faible pour éviter les dommages du chauffage.

• Système de commande des appareils électriques

• Les principaux composants de l'appareil électrique fabriqué par Schneider, Siemens, etc. assurent la sécurité du système de commande.
• Disposant de plusieurs systèmes de protection qui évitent l'éjection d'huile, la surcharge et la surtension, etc.

• Système de contrôle du niveau d'huile

• The oil-level floating ball or infrared liquid level automatic controller system are installed in the vacuum vessel to control the oil level so as to avoid the oil being suctioned into vacuum pump in the operation.
• La nouvelle innovation consistant à éliminer la mousse permet d'éviter que l'huile ne soit aspirée dans la pompe à vide.

• Composants de haute qualité

• Les principaux composants des produits NSH tels que la pompe à vide, la pompe à huile et les appareils électriques proviennent de SIEMENS, LEYBOLD, OMRON, SCHNEIDER, HYDAC, NSH, AMICO, etc.Il assure la qualité et la fiabilité des produits NSH..

Spécifications techniques

Autres types de nos purificateurs d'huile

Purificateur d'huile de la série TF: Le système de purification de l'huile de turbine est particulièrement adapté à la purification de l'huile de lubrification des turbines.vapeurIl peut éliminer efficacement et efficacement les impuretés, les boues, les diélectriques et les colloïdes.
Purificateur d'huile de la série LV: Le système de filtre à huile de lubrification est particulièrement adapté à la purification et à la restauration de l'huile hydraulique, de l'huile de machine, de l'huile de liquide de refroidissement et de diverses autres huiles de lubrification.
Purificateur d'huile de la série GER: le système de régénération d'huile usée est adapté à la régénération d'huile moteur à combustion interne utilisée, y compris l'huile moteur diesel, l'huile moteur essence et l'huile hydraulique utilisée,autres huiles de lubrification utilisées pour les machines.

Purificateur d'huile de la série GED: il est utilisé pour recycler toutes sortes d'huiles usées en huile de base ou huile diesel de haute qualité.

À propos de nous:La société Sino-NSH Oil Purifier Manufacture Co., Ltd. est une entreprise de haute technologie qui, depuis 2004, est engagée dans la recherche, le développement et la fabrication d'équipements de purification par lubrification.Après 18 ans de culture, NSH a passé l'approbation du système de qualité ISO 9001:2015, système de gestion environnementale conformément à GB/T 24001-201 6/ISO 14001:2015, entreprises chinoises de haute technologie et d'autres types de certifications émises par le gouvernement chinois, en même temps, nous avons obtenu des centaines de brevets pour notre technologie avancée.

NSH considère l'innovation technique et le service satisfaisant comme sa philosophie.NSH s'engage à fabriquer des équipements de purification de haute qualité et de devenir la principale base de fabrication de machines de purification en Chine.

Contacts:Nico Gao
