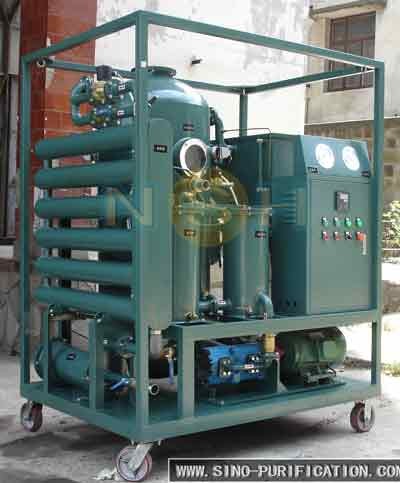

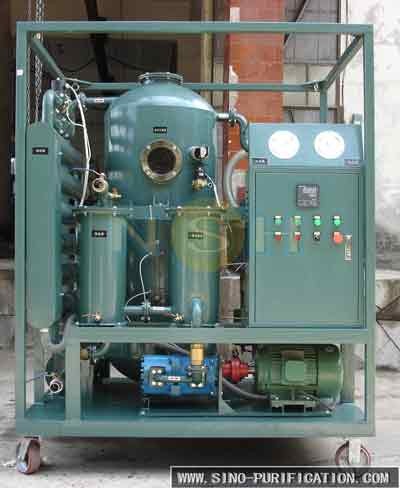

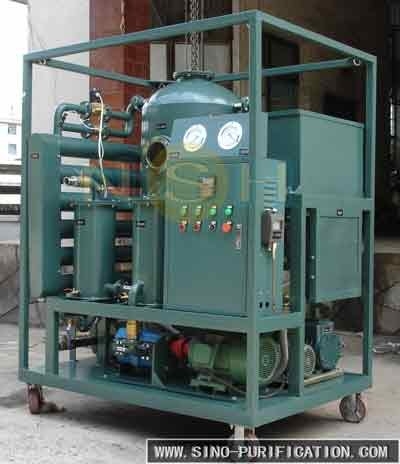

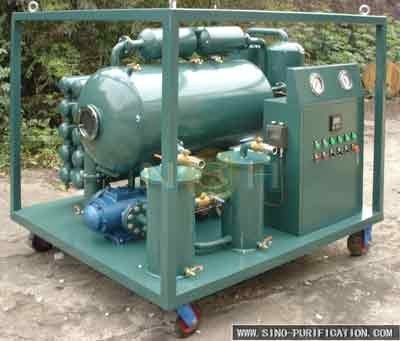

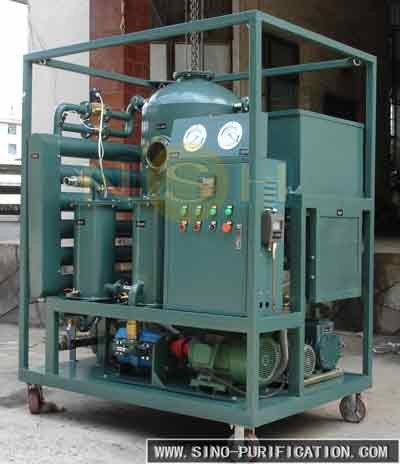

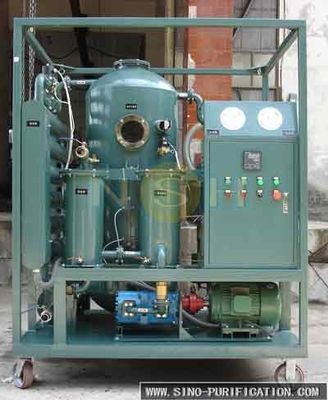

Machine de filtration d'huile à un seul stade de 65 kW: purificateur d'huile à transformateur sous vide d'une capacité de 6000 L/H

Machine de filtration d'huile à un seul stade de 65 kW: purificateur d'huile à transformateur sous vide d'une capacité de 6000 L/H

Définition

La série Sino-NSH-VF est une unité de déshydratation et de dégazage qui utilise à la fois des techniques de traitement thermique et sous vide.cette unité est plus adaptée aux applications nécessitant de plus petits volumes d'huile ou de plus petites capacitésLe SIN-NSH-VF est principalement utilisé pour améliorer les propriétés des huiles isolantes présentes dans les transformateurs électriques et autres équipements électriques remplis d'huile.Il élimine efficacement à la fois l'eau dissoute et l'eau libre, des gaz dissous et des impuretés de particules, augmentant ainsi les indices spéciaux de l'huile isolante.En intégrant la technologie d'évaporation par éclairage sous vide à la technologie de filtrage à fermeture progressive par délaminageEn outre, la combinaison de traitement thermique et sous vide améliore la tension de rupture,qui peut être augmenté de 25 kV à plus de 60 kVLe réseau chinois NSH-VF dispose d'une structure optimisée et de mécanismes de contrôle sûrs, répondant aux besoins complets des fabricants de transformateurs et des fournisseurs de services.

Généraux

VF series transformer oil single-stage vacuum oil filter is widely used in power industry and large industrial and mining enterprises to purify the insulation oil of power transmission and transformation equipment. peut également être utilisé pour l'huile hydraulique, le traitement de purification de l'huile de lubrification. Il peut éliminer efficacement l'eau, le gaz et les particules d'impuretés dans l'huile, améliorer la résistance à l'isolation et la qualité de l'huile,et assurer le fonctionnement normal des équipements électriques.

Le purificateur d'huile à isolation sous vide à étape unique de la série VF est principalement utilisé pour prolonger la durée de vie des huiles utilisées dans les transformateurs, les disjoncteurs, l'inducteur mutuel, les régulateurs de tension et les engrenages de commutation,ou pour injecter l'huile isolante dans les transformateurs.

Équipé de régénérateurs, il peut améliorer l'effet de dé-acide, de décoloration et éliminer le diélectrique et l'acide plus efficacement.Les performances et la durée de vie de l'huile isolante s'amélioreront et s'allongeront énormément après purification et régénération..

Conditions de fonctionnement:

L'installation doit être conçue pour fonctionner de manière satisfaisante à des températures ambiantes allant de -20°C à 55°C.

Quatre principaux systèmes de sécurité et de protection:

- Système de contrôle automatique du niveau du liquide

- Système de protection contre la pression automatique

- Système de régulation automatique à température constante

Les bords

• Pour éliminer efficacement et rapidement de l'huile isolante l'eau libre et soluble, le carbone, les gaz libres et dissous et les particules.
• Améliorer considérablement la valeur de la tension de rupture.
• Facile à manipuler et à entretenir.
• Injecter de l'huile dans les transformateurs
• Travail en ligne
• Moins de frais de maintenance et de remplacement
• Efficacité et efficacité élevées
• Petite taille, poids léger, faible bruit
• Différentes tailles et configurations (bouclier) sont disponibles.

Caractéristiques

Caractéristiques du filtre à huile sous vide à transformateur à un étage de la série NSH-VF:

A. Système de filtration de haute précision, éléments de filtration de haute qualité et filtration progressive en plusieurs étapes permettent d'éliminer efficacement les impuretés mécaniques de l'huile.Le filtre a une fonction d'autocontrôle pour détecter l'état des contaminants.
B. Le système de chauffage est fabriqué en acier inoxydable et adopte une conception de tuyauterie optimisée pour assurer un chauffage uniforme et une température d'huile stable.
C. équipé d'un système de régulation automatique de la température, d'un système de régulation automatique du niveau du liquide, d'un système de protection automatique de la pression et de composants principaux de haute qualité,pour assurer la fiabilité élevée et les performances parfaites de l'équipement.
D. Le filtre à huile sous vide à un seul étage prend en charge le fonctionnement en ligne sans surveillance et dispose d'un indicateur indiquant l'état de fonctionnement.
Le système de vide, le système de pompe à huile et le système de chauffage sont verrouillés dans la commande pour éviter les effets néfastes d'un fonctionnement incorrect.
F. Équipé d'une indication de remplacement du filtre et d'un dispositif d'arrêt automatique de surcharge.
G. Équipé de feux d'arrêt d'urgence et de feux d'alarme pour prévenir les fuites et la surcharge de puissance, afin de protéger le moteur.
H. Avec la séquence de phase, la fonction de protection contre la rupture de phase et le contrôle normal, peut s'arrêter brusquement
I. La machine peut être utilisée en ligne et hors ligne. En outre, elle peut également être utilisée comme pompe à vide indépendante et équipement d'huile sous vide pour les équipements électriques immergés dans l'huile.Après purificationDans des conditions idéales, la tension de rupture de l'huile peut atteindre 75-80 kV.

Principaux composants

a. Préfiltre:

Utilise un filtre à 50-80 mailles pour éliminer les particules de grande taille

b. appareil de chauffage électrique:

Le système de chauffage à l'huile assure moins de 1,0 w/cm2.Le chauffage est commandé manuellement ou automatiquementLe système de chauffage s'arrête automatiquement lorsque la température de l'huile atteint un certain degré.Le chauffage s'arrête automatiquement lorsque le volume d'huile d'entrée est trop faible pour éviter les dommages du chauffage.

c. Chambre sous vide:

Utilise la technologie de coacervation, la technologie de coalescence, la technologie de séparation et la technologie de purification raffinée pour éliminer l'eau libre et soluble, les gaz libres et dissous.La boule flottante au niveau de l'huile ou le système de réglage automatique du niveau du liquide infrarouge sont installés dans le récipient sous vide pour contrôler le niveau d'huile afin d'éviter que l'huile ne soit

La nouvelle innovation consistant à éliminer la mousse permet d'éviter que l'huile ne soit aspirée dans la pompe à vide.

d. refroidisseur d'huile:

Il est relié entre la chambre à vide et la pompe à racines, la pompe à vide pour éviter que l'huile ne pénètre dans la pompe à racines et la pompe à vide.

e. Pompe de décharge d'huile:

Featuring high suction capabilities removes oil from the processing chamber and discharges the oil through a filter before it is directed either through the discharge port or is re-circulated within the system.

f. Filtre fin:

L'huile reçoit son traitement final de "polissage" en passant par un élément à haute performance.

g. sonde de prélèvement:

Deux sondes de prélèvement (2) doivent être fournies, une pour l'huile entrante et une pour l'huile transformée.

h. soupapes d'entrée et de sortie:

Des soupapes manuelles sont fournies pour la connexion d'entrée et de sortie.

i. soupape de recirculation manuelle:

Une soupape manuelle est fournie pour la recirculation.

j. Connexion de séchage du transformateur:

Un transformateur à vide.

k. Panneau de commande:

L'instrumentation, les alarmes et les verrouillages, l'instrumentation et les commandes électriques sont situés dans le boîtier de type NEMA 12.Plusieurs feux de pilotage sont prévus pour indiquer l'état opérationnel (allumé/éteint) des composants clés et les conditions d'alarme..

Spécifications techniques:

À propos de nous:

Sino-NSH est une société basée en Chine qui se consacre à la recherche, au développement et à la fabrication de systèmes de purification des huiles.déshydratation et régénération des huiles de lubrification industrielles dans les transformateurs, des turbines et autres machines, ainsi que la récupération de toutes sortes d'huiles minérales avec restauration de la couleur et des spécifications opérationnelles.Les produits sont largement utilisés dans les domaines de l'énergie électrique, pétrole, gaz naturel, fabrication mécanique, acier, métallurgie, chemin de fer, aéronautique, etc.gaz naturel, la fabrication mécanique, l'acier, la métallurgie, les chemins de fer, l'aviation, etc. qui consomment de l'huile de lubrification.Il s'agit des principaux produits couvrant plus de 100 types de produits dans 7 séries et peut répondre aux différents besoins des clientsPour les demandes particulières des clients, nous offrons des solutions particulières.mais aussi résoudre le problème de la pollution de l'environnement par les huiles uséesAujourd'hui, le réseau de vente de l'entreprise couvre toutes les provinces de Chine et exporte vers plus de dix pays.Les produits NSH sont très populaires sur le marché intérieur et sur le marché étranger basés sur la haute qualitéNous pensons que le développement de NSH est dérivé du talent humain, la survie de NSH est basée sur la qualité des produits,L'innovation est la force du succès de NSH.Notre vision est d'être une entreprise de première classe dans le monde, nous allons travailler dur pour la poursuivre pas à pas.
