Purificateur d'huile de type transformateur extérieur à baldaquin avec remorque 6000 litres par heure

Purificateur d'huile de type transformateur extérieur à baldaquin avec remorque 6000 litres par heure

1. Fonction

Le filtre à huile sous vide Sino-NSH est utilisé pour filtrer l'huile isolante dans le transformateur. Il élimine l'humidité, le gaz et les impuretés de l'huile efficacement par dégazage, déshydratation,et filtration de précision, et améliore les caractéristiques de tension de l'huile isolante du transformateur.

2. Caractéristiques

1. Dégazage et déshydratation définitifs: vide à deux étapes (pompes racines + pompes à palettes rotatives), micro-eau ≤ 5 ppm, teneur en gaz ≤ 0,1%.
2. Purification profonde: élimine l'eau libre et élimine l'eau dissoute, améliorant considérablement la résistance à la pression d'une seule filtration.
3. Protection contre les basses températures: l'ébullition de la déshydratation sans chauffage à haute température empêche la fissuration et le vieillissement de l'huile, protégeant ainsi la durée de vie de l'huile.
4. Haute efficacité et économie d'énergie: la pompe à racines à grande vitesse augmente l'efficacité du traitement de plus de 30%, ce qui entraîne une consommation d'énergie moindre par tonne d'huile traitée.
5. Applicable à haute tension: spécialement conçu pour les transformateurs dont la tension est supérieure ou égale à 220 kV et qui répondent aux normes de raccordement au réseau UHV.
6. Intégration multifonctionnelle: une machine intègre plusieurs fonctions, notamment l'élimination de l'eau, le dégazage, l'élimination des impuretés, le chauffage de l'huile, le transport de l'huile, la circulation de l'huile chaude et le séchage sous vide.
7. Filtration en plusieurs étapes: une structure de filtration progressivement plus dense intercepte les impuretés couche par couche, de la grossière à la fine, filtrant efficacement les particules fines.
8. hautement automatisé: dispose d'un contrôle automatique de la température, d'un réglage de la liaison au niveau du liquide, d'une protection intelligente pour les pompes à huile, les appareils de chauffage, les pompes à vide et les pompes à racines,et un bouton de démarrage/arrêt.

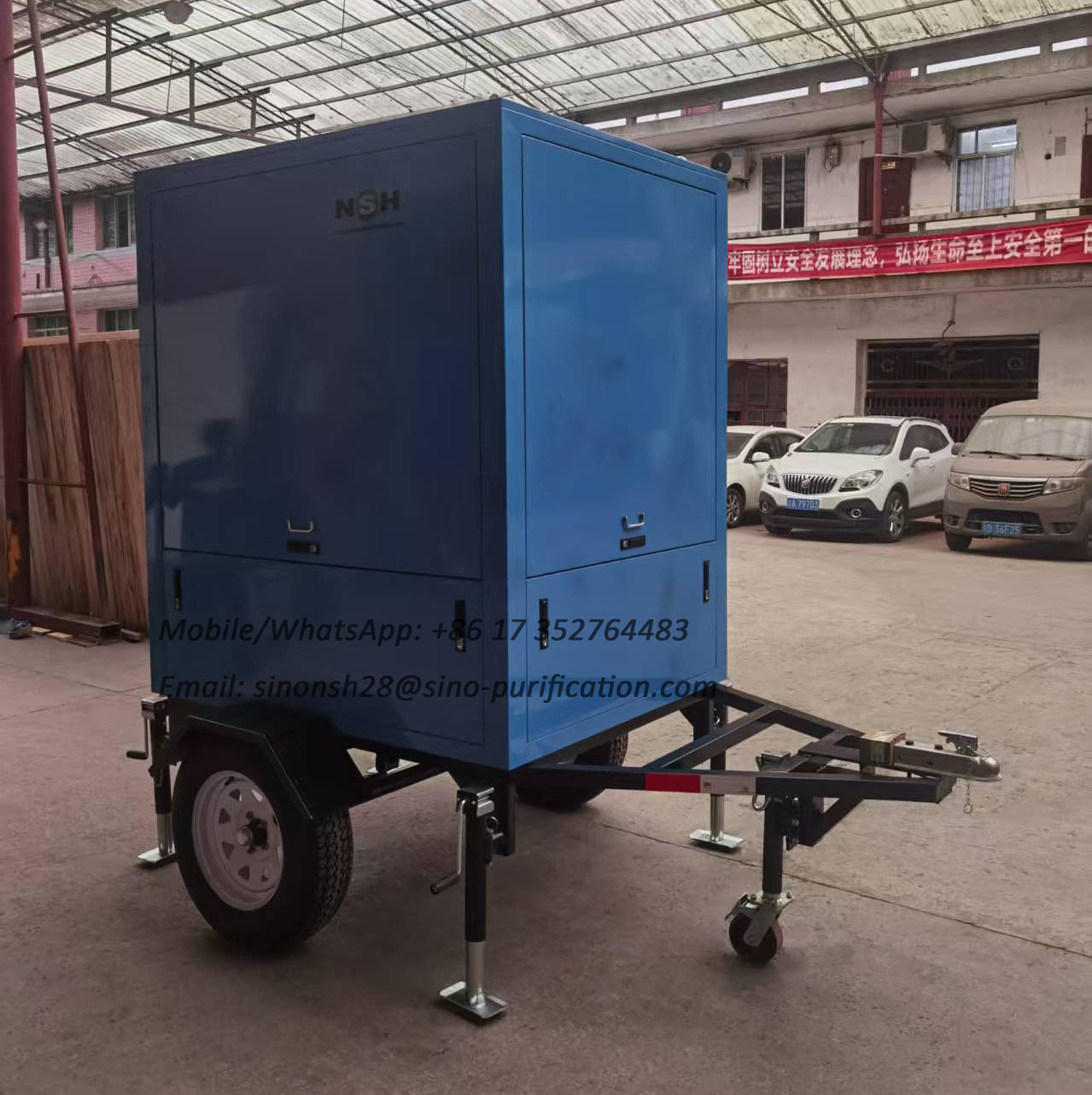

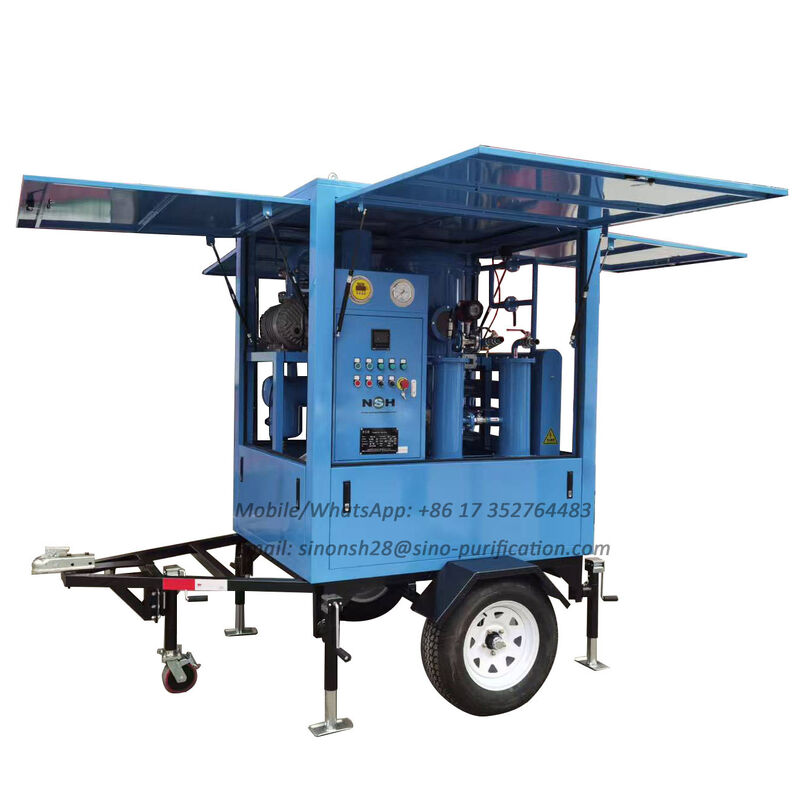

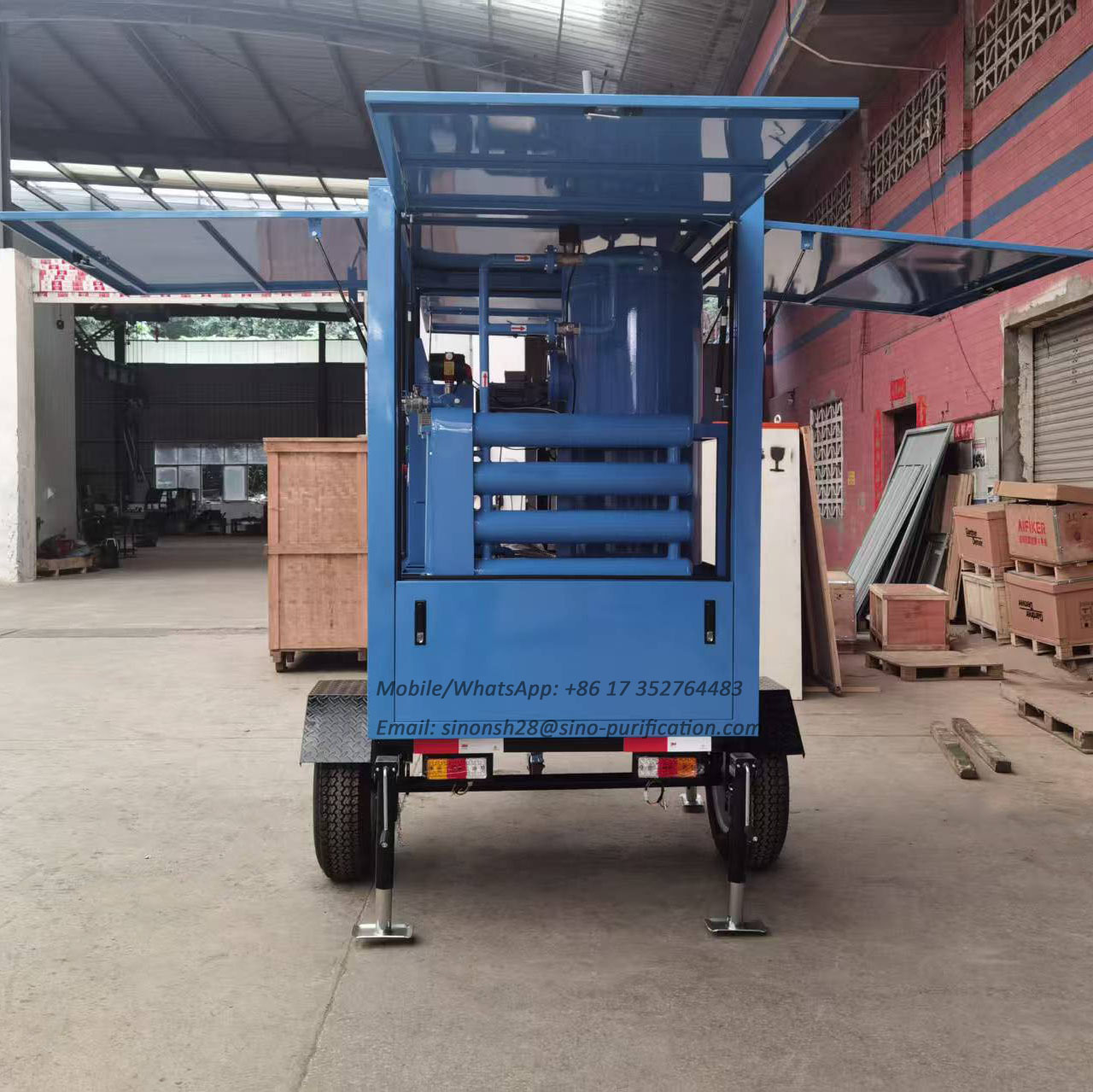

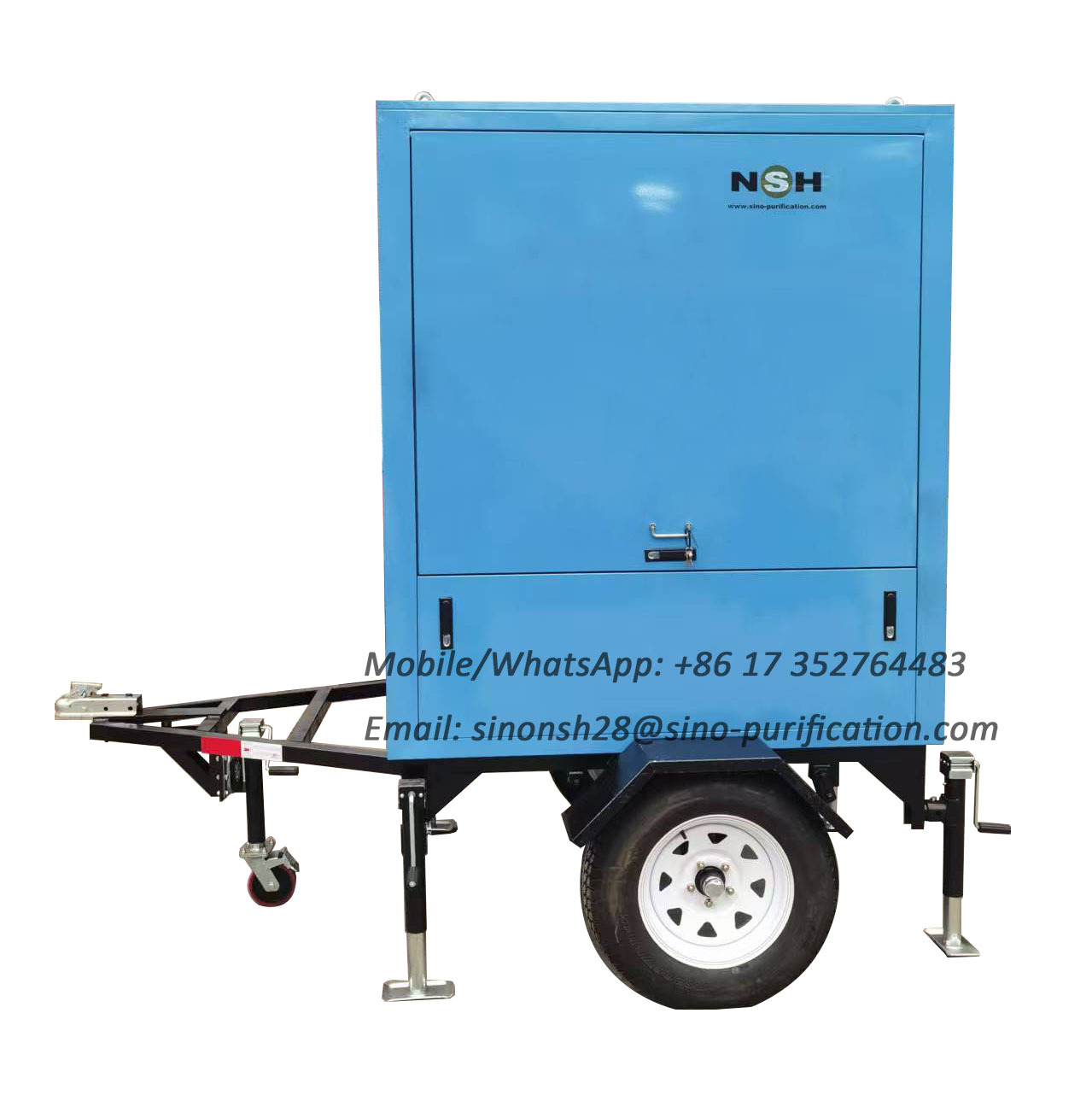

9. Application mobile: équipée d'une remorque routière et d'une couverture imperméable à la pluie, adaptée aux chantiers de terrain et aux opérations mobiles interrégionales.
10. Surveillance en temps réel: équipée de multiples instruments affichant la pression, la température, le vide, etc., fournissant une vue d'ensemble claire de l'état de fonctionnement.
11. Protection multiple: inclut des fonctions de protection contre la surtension, la surchauffe, la perte de phase et le niveau anormal du liquide.
12. Largement applicable: Convient pour divers scénarios de traitement de l'huile isolante dans les sous-stations électriques, les usines de transformateurs, les chemins de fer, les entreprises industrielles et minières, etc.

3. Principales composantes

1. Système de vide: pompe à racines (pompe principale) + pompe à palettes rotatives (pompe de rechange), connexion en série en deux étapes, assurant un vide élevé.
2. Système de chauffage: chauffage à commande thermostatique, élément chauffant en acier inoxydable, chauffage rapide et longue durée de vie.
3. Système de filtration: filtre à plusieurs étages (filtre grossier + filtre fin), filtres progressivement plus denses, interceptant efficacement les impuretés et les particules.
4. Pompes à huile: pompe à vis, débit stable, débit réglable.
5. Système de condensation: radiateur refroidi à l'eau ou à l'air, récupère l'humidité de l'huile, ce qui réduit la charge sur la pompe à vide.
6. Système de séparation: structure tridimensionnelle de dégazage par pulvérisation/film, augmentant la surface de contact huile-liquide et améliorant l'efficacité de déshydratation et de dégazage.
7. Système de commande électrique: armoire de commande intelligente, intégrant le contrôle de la température, le contrôle du niveau du liquide et les fonctions de protection contre le verrouillage de la vanne de pompe.
8. Composants du réservoir: réservoir de séparation sous vide et réservoir de stockage d'huile, en acier au carbone ou en acier inoxydable de haute qualité.
9. Ventilateurs de tuyauterie: conduites résistantes à l'huile et vannes à billes/vannes papillon, contrôlant la direction du débit d'huile et l'allumage/arrêt.
10. Cadre et boîtier: base de structure en acier intégrée, robuste et durable. Instrumentation: le jauge de vide, le jauge de pression, le thermomètre et le jauge de niveau fournissent une surveillance en temps réel des paramètres de fonctionnement.
11. Système de drainage de l'eau: les vannes de drainage automatiques ou manuelles déchargent périodiquement le condensat séparé.

4.Accessoires supplémentaires facultatifs

1. Contrôle à écran tactile PLC: remplace les boutons traditionnels, permettant un fonctionnement entièrement automatique, l'enregistrement des données et l'auto-diagnostic des défauts.
2. Micromètre d'humidité en ligne: surveille et affiche en temps réel la teneur en micro-humidité de l'huile, éliminant ainsi le besoin d'échantillonnage et de test, permettant une surveillance constante de la sécheresse de l'huile.
3. Débitmètre: affiche en temps réel le débit traité et la quantité totale d'huile, ce qui facilite le suivi et l'enregistrement.
4. Puissance de chauffage améliorée: puissance de chauffage accrue, adaptée au démarrage rapide dans les régions froides ou les environnements à basse température.
5. tuyaux d'huile d'entrée et de sortie étendus: 20 mètres par rouleau, adaptés aux scénarios d'exploitation à longue distance.
6. Kit d'outils dédié: Contient un ensemble complet d'outils spécialisés nécessaires à l'entretien des équipements.
7. Élément de chauffage de rechange: un ensemble d'éléments de chauffage est fourni avec l'équipement pour un remplacement rapide sur place.

5. Paramètre

6Ce que vous obtiendrez après votre enquête

1. Un devis officiel avec prix, liste des produits et accessoires, et garantie.
2. Les détails techniques comprennent la fiche de spécifications, l'introduction détaillée de la machine, le modèle 3D, le schéma de flux et les images de référence.
3. Détails de la configuration.
4. Vidéos de référence.
